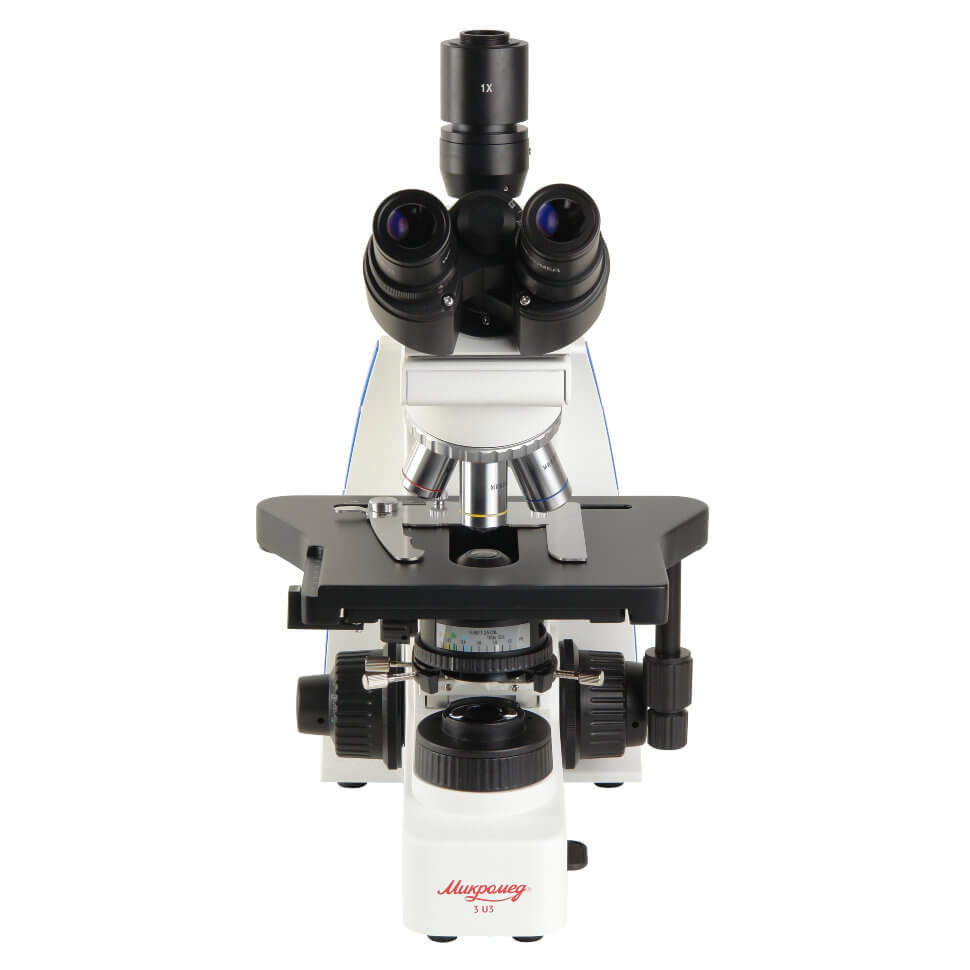

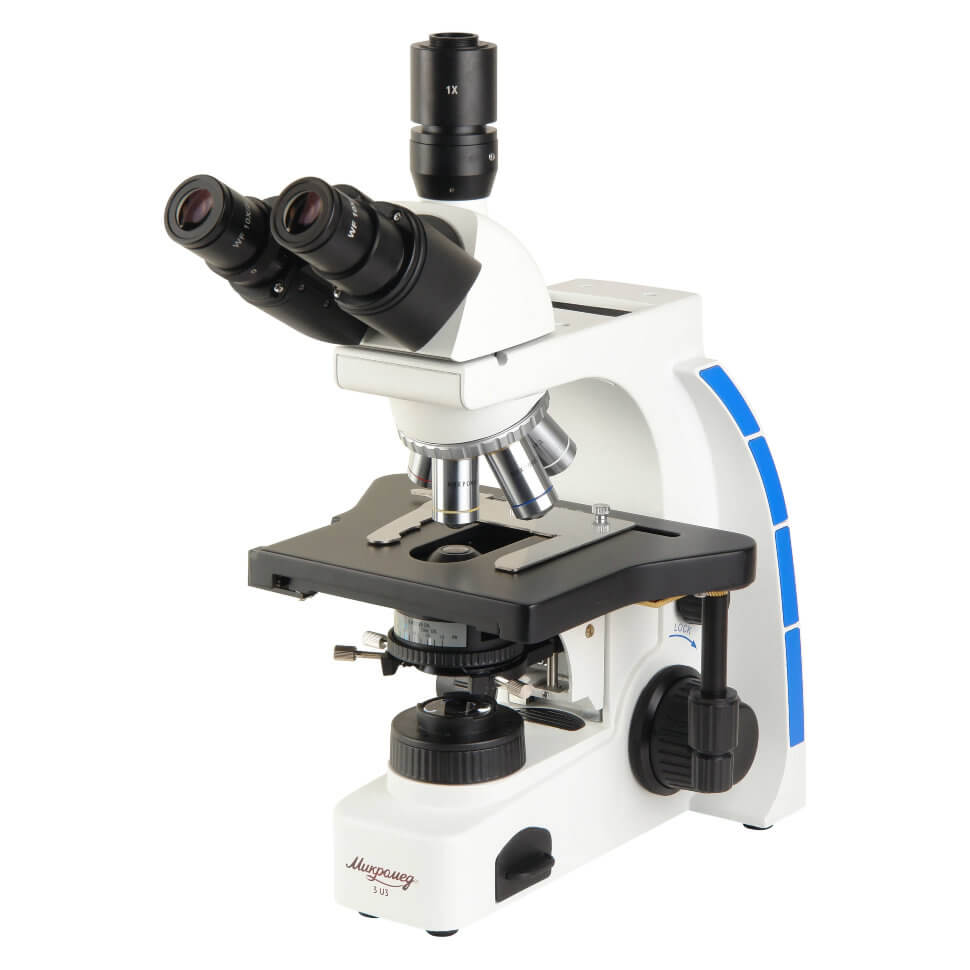

Микроскоп биологический Микромед 3 (U3)

Микроскоп биологический Микромед 3 (U3)

Тринокулярный микроскоп предназначен для наблюдения и морфологических исследований препаратов в проходящем свете по методу светлого поля, а также по методу тёмного поля, фазового контраста и в поляризованном свете в комплекте с соответствующими устройствами, поставляемыми по дополнительному заказу.

Микроскоп используется в различных областях медицины (гематологии, дерматологии, урологии, пульмонологии и т.д.), в биологии, ботанике, химии и других областях науки. Рекомендован для диагностических исследований в клиниках и больницах, а также для учебных целей в высших учебных заведениях.

Микроскоп позволяет изучать окрашенные и неокрашенные объекты в виде мазков и срезов. Конструкция визуальной насадки микроскопа обеспечивает возможность вывода изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Видеоокуляр устанавливается в канал визуализации. Это позволяет одновременно наблюдать изображение через окуляры микроскопа и на экране ПК.

Микроскоп рассчитан на длину тубуса «бесконечность», объективы стандарта DIN, парфокальная высота объективов – 45 мм.

Револьверное устройство на 5 объективов, в комплекте четыре планахроматических объектива 4×/0.13; 10×/0.25; 40×/0.65; 100×/1.25 (oil) с коррекцией на толщину покровного стекла 0,17 мм. Дополнительно можно приобрести объектив, который лаборант выберет из линейки объективов, в зависимости от задачи наблюдений – 2×/0,06; 20×/0,45; 60×/0,80.

Объективы с 4× и 10-кратным увеличением можно использовать для навигации по препарату, изучению текстуры поверхности, структуры объекта, а 40× и 100× – для изучения структуры клеток. Объектив с увеличением 100× требует использование иммерсионного масла, которое также входит в комплект.

Помимо комплектных широкопольных окуляров WF 10×/22 с увеличением 10 крат и диаметром поля зрения 22 мм, можно приобрести окуляры WF 16×/13 с большим увеличением. Посадочный диаметр – 30 мм.

В качестве источников проходящего света в микроскопе выступают сменные осветители – галогенный и светодиодный. Галогенный осветитель будет выдавать свет, более привычный глазу. Светодиодный осветитель не нагревается и может работать длительное время. Осветители можно менять при различных исследованиях по собственному предпочтению – быстро и без дополнительных манипуляций при настройке.

На штативе микроскопа над источником света установлена регулируемая полевая диафрагма, которая совместно с осветителем и конденсором светлого поля Аббе составляют систему освещения по Кёллеру, позволяющую настроить равномерное освещение.

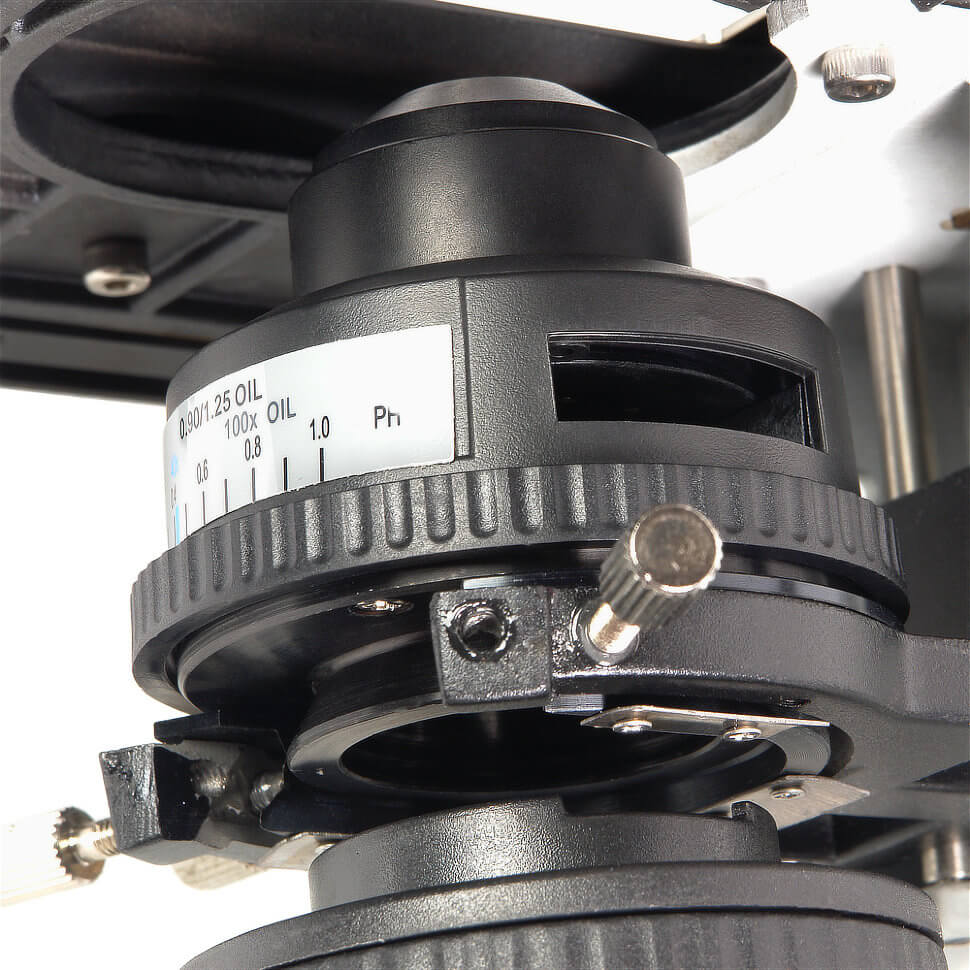

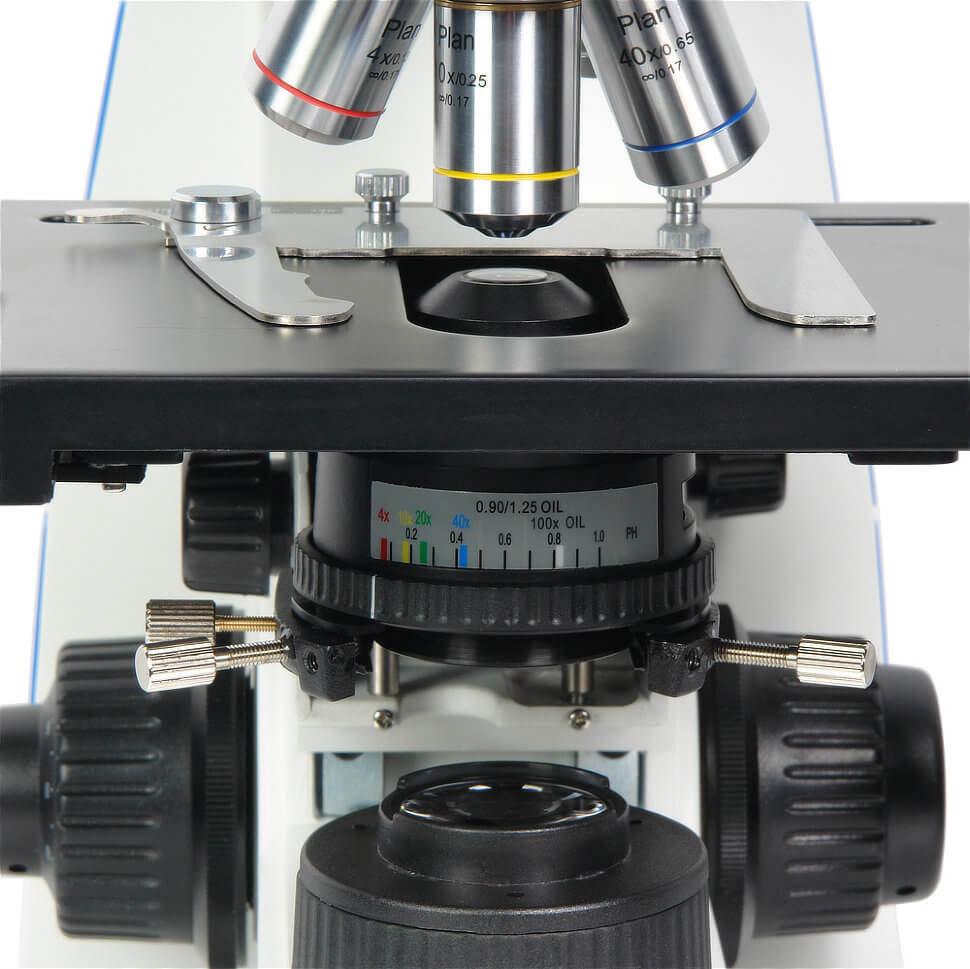

Центрируемый конденсор светлого поля Аббе с лепестковой апертурной диафрагмой помогает сформировать направленный пучок света нужного диаметра, регулируя таким образом контрастность освещения. Наибольшая числовая апертура конденсора 1,25 (на конденсор нанесена удобная шкала регулировки), диапазон перемещения по высоте – 19 мм.

Светофильтры (белый матовый, синий, зеленый, желтый) устанавливаются на конденсоре и используются для увеличения контрастности изображения различных препаратов.

Составные части:

• Штатив (со встроенным в основание осветителем с двумя сменными источниками света и регулируемой полевой диафрагмой) – 1 шт.
• Револьвер на 5 позиций объективов – 1 шт. – установлен на штативе.

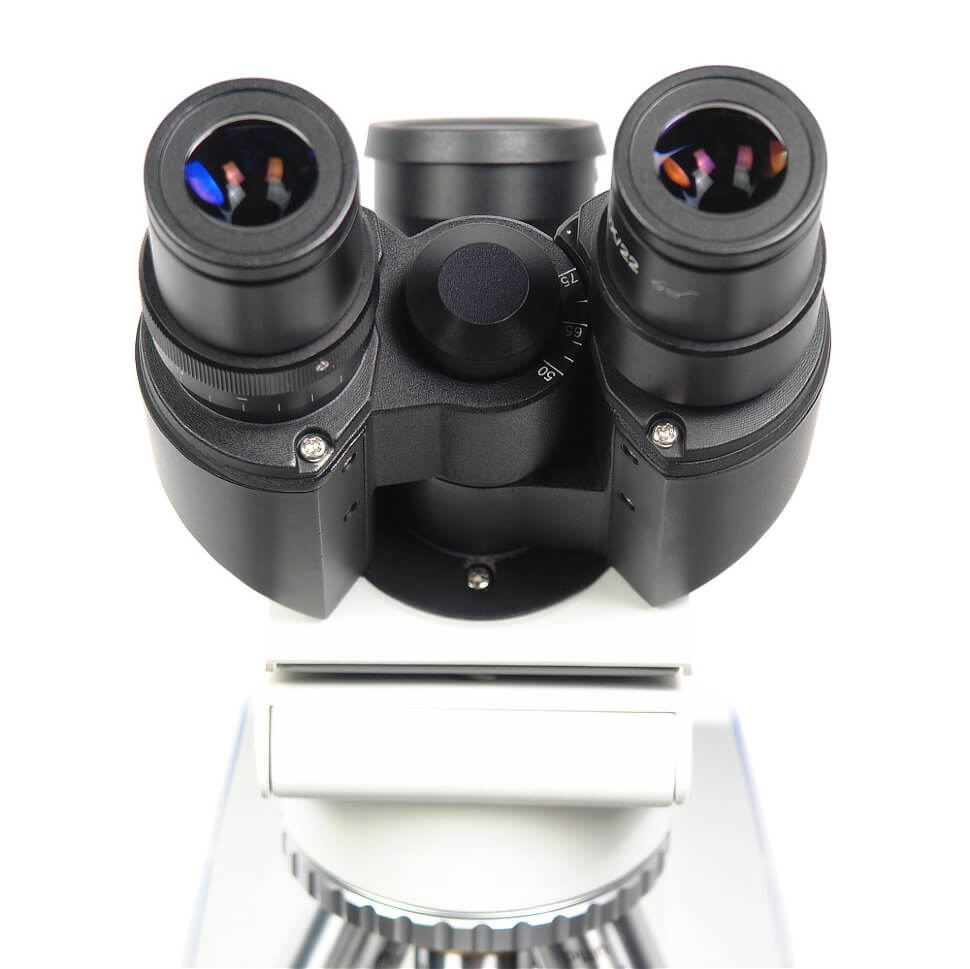

• Насадка тринокулярная ICO Infinitive поворотная на 360° с наклоном на 30° тип Siedentopf – 1 шт.

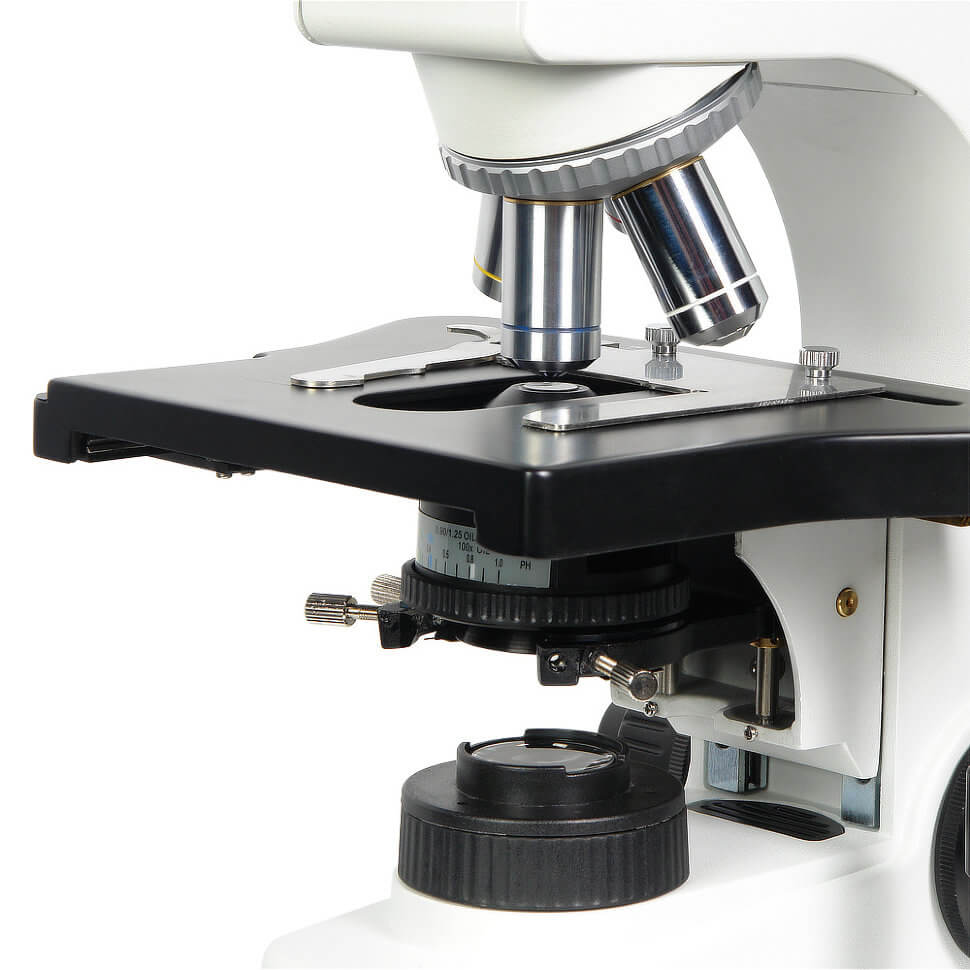

• Столик прямоугольный механический без выступающих зубчатых реек управляемый правой рукой (по спец. заказу возможно изготовление под левую руку) – 1 шт.

Сменные части:

• Центрируемый конденсор Аббе светлого поля А 1,25 регулируемый по высоте с маркировкой увеличения объективов и апертуры объективов, со слотом для установки темнопольной вставки – 1 шт. – установлен на штативе.
• Объектив планахромат 4×/0,13 беск/0.17 – 1 шт.
• Объектив планахромат 10×/0,25 беск/0.17 – 1 шт.
• Объектив планахромат 40×/0,65 беск/0.17 (подпружиненный) – 1 шт.
• Объектив планахромат 100(ми)×/1,25 беск/0.17 (подпружиненный) – 1 шт.
• Окуляр 10×/22 D30 мм – 2 шт.
• Наглазники на окуляр – 2 шт.
• Адаптер c-mount – 1 шт.
• Светофильтры: голубой, зеленый, жёлтый и матовый – по 1 шт. каждого вида.


• Конденсор тёмного поля А 0,83 - 0,91.
• Конденсор тёмного поля иммерсионный А 1,36-1,25.
• Слайдер-конденсор тёмного поля.
• Фазово-контрастное устройство.
• Устройство для простой поляризации.
• Объектив планахромат 20×/0,40 беск/0.17 (подпружиненный).
• Объектив планахромат 60×/0,80 беск/0.17 (подпружиненный).
• Окуляр 10×/20 со шкалой D30 мм.
• Окуляр 16×/13 D30 мм.
• Окуляр 20×/11 D30 мм.
• Видеоокуляр.

Принадлежности и запасные части:

• Адаптер питания – 1 шт.
• Чехол – 1 шт .
• Флакон с иммерсионным маслом – 1 шт .
• Лампа галогенная – 1 шт. – на блоке
• Лампа светодиодная – 1 шт. – на блоке

Отличительные особенности:

1. Универсальность модели заключается в двух источниках света – галогеновая лампа и светодиод. Пользователь может сам менять источники света без вызова инженера, без переворачивания или наклона штатива. Оба источника света идут в комплекте микроскопа.

2. Улучшенные объективы планахроматы на бесконечность – никаких полу-планахроматов.

3. Увеличена апертура объектива 4×.

4. Конденсор Аббе имеет слот для установки слайдера темного поля и фазового контраста.

5. Новый механизм фокусировки обеспечивает более точную настройку, что особо важно при работе с объективами большого увеличения. Рукоятка тонкой фокусировки имеет шкалу с ценой деления 1мкм. Перемещение столика при повороте рукоятки тонкой фокусировки на 360° – 0,1 мм.

6. Современный дизайн. Эргономичный устойчивый штатив. Удобная ручка для переноски микроскопа. Конструкция штатива позволяет установку люминесцентной насадки или другого осветителя отраженного света.

7. Можно заказать микроскоп со столиком под левую руку. Сам пользователь не сможет переставить рукоятку, но это можно сделать заранее на производстве по специальному заказу.

8. Светофильтры устанавливаются не в откидную оправу конденсора, а на коллектор, что упрощает работу пользователя.

9. Реализована возможность работы с устройством простой поляризации. Поляризатор устанавливается на коллектор, а анализатор в гнездо на штативе под визуальной насадкой.

Технические характеристики

Преимущества микроскопа Микромед 3 U3

• Универсальность применения: светлое поле, тёмное поле, фазовый контраст и поляризация.
• Тринокулярная визуальная насадка с возможностью вывода изображения на экран ПК через видеоокуляр.
• Два источника освещения в комплекте: светодиод и галогенная лампа, сменяемые пользователем без демонтажа штатива.
• Высококачественные планахроматические объективы с большим числовым отверстием и корректировкой под покровное стекло 0,17 мм.
• Прямоугольный механический столик с плавным и точным перемещением препарата, возможность изготовления под левую руку по заказу.
• Центрируемый конденсор Аббе с регулировкой высоты и шкалой апертуры, слот для темнопольной вставки и фазового контраста.
• Механизм грубой и тонкой фокусировки с точностью 1 мкм, коаксиальные рукоятки с регулировкой жёсткости хода.
• Совместимость с видеоокулярами и различными окулярами большого увеличения (16×/13, 20×/11, 10×/20 со шкалой).
• Светофильтры (белый матовый, голубой, зелёный, жёлтый) для увеличения контрастности и удобства работы с препаратами.
• Эргономичный устойчивый штатив с удобной ручкой для переноски и возможностью установки люминесцентной насадки или другого осветителя отражённого света.
• Простота обслуживания и замены осветителей без необходимости вызова специалиста.
• Подходит для медицинских, учебных и научно-исследовательских учреждений.

Применение микроскопа Микромед 3 U3

Биологический тринокулярный микроскоп Микромед 3 U3 — современная оптическая система для наблюдения и морфологических исследований. Он применяется:

• в медицинских клиниках и больницах для диагностических исследований;
• в гематологии, дерматологии, урологии, пульмонологии и других областях медицины;
• в учебных заведениях для практических занятий и лабораторных исследований;
• в научно-исследовательских лабораториях биологии, ботаники, химии;
• для изучения окрашенных и неокрашенных мазков и срезов;
• для визуализации изображения на экран ПК через видеоокуляр;
• в лабораториях с разными требованиями к освещению благодаря сменным галогенному и светодиодному источникам света.
