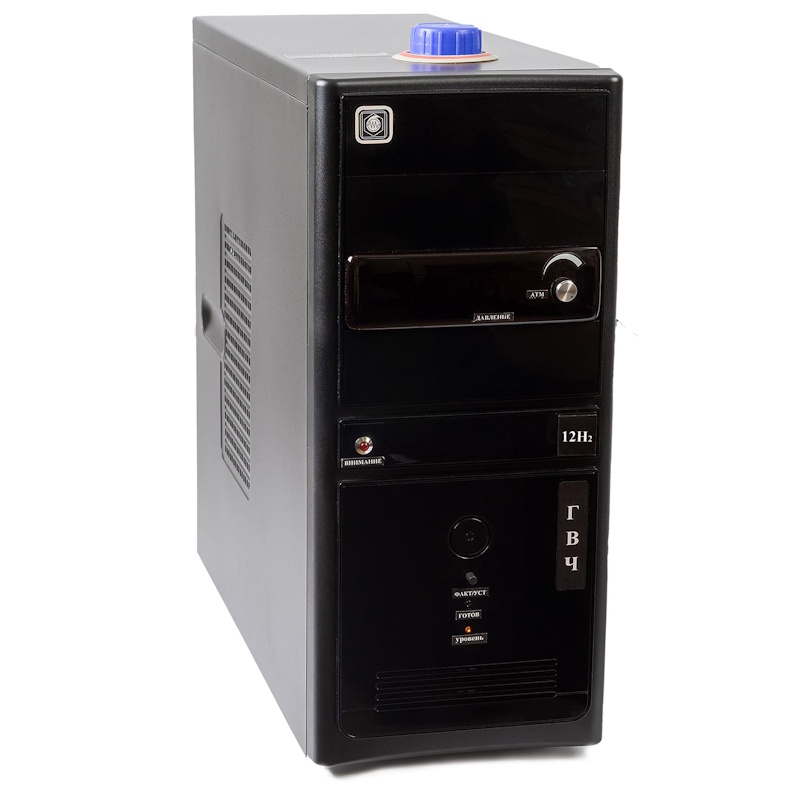

Генератор чистого водорода ГВЧ-12
предназначен для получения сверхчистого водорода марки А, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.д.). Благодаря высокому развиваемому давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя в хроматографических исследованиях. Использование реактора позволяет в десятки раз, по сравнению с ГВЧ-6, понизить содержание кислорода в вырабатываемом водороде.
Водород в генераторе получается электролизом деионизированной воды в электролизёре, выполненном на твёрдом электролите — ионообменной полимерной мембране.
Вода поступает в электролизёр (по трубкам из кислородостойкого материала) из питающего бака, в котором находятся датчики контроля уровня воды.
В электролизёре вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак, водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу».
Затем водород проходит через реактор, в котором из него удаляется примесь кислорода. Окончательная очистка и осушка водорода происходит в фильтрах тонкой очистки.
На выходе генератора установлен электронный датчик давления для регулирования и индикации на цифровом табло давления водорода в линии потребителя.
Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации.
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76.
Технические характеристики
Параметр Значение Марка вырабатываемого водорода "А" по ГОСТ 3022-80 Чистота водорода в пересчёте на сухой газ, % об. 99,999 Концентрация водяных паров при 20 °С и 1,0 ати, не более ppm 5 Суммарная производительность по водороду, приведённая к нормальным условиям, л/ч 12 Диапазон задаваемого выходного давления водорода, ати 1,5…6,0 Стабильность выходного давления водорода, не хуже, ати ±0,02 Время установления рабочего режима, не более, мин 30 Объём заливаемой бидистиллированной воды, л 1 Расход бидистиллированной воды, не более, л/час 0,02 Потребление бидистиллированной воды, г/л водорода 1,6 Питание, В/Гц 220/50 Потребляемая мощность, не более, Вт:
- средняя в стационарном режиме
- максимальная (при запуске)
150
250Габариты (Ш×Г×В), не более, мм 180×450×435 Масса, не более, кг 11 -
Характеристики
Параметр Показатель Бренд НПП Химэлектроника -
