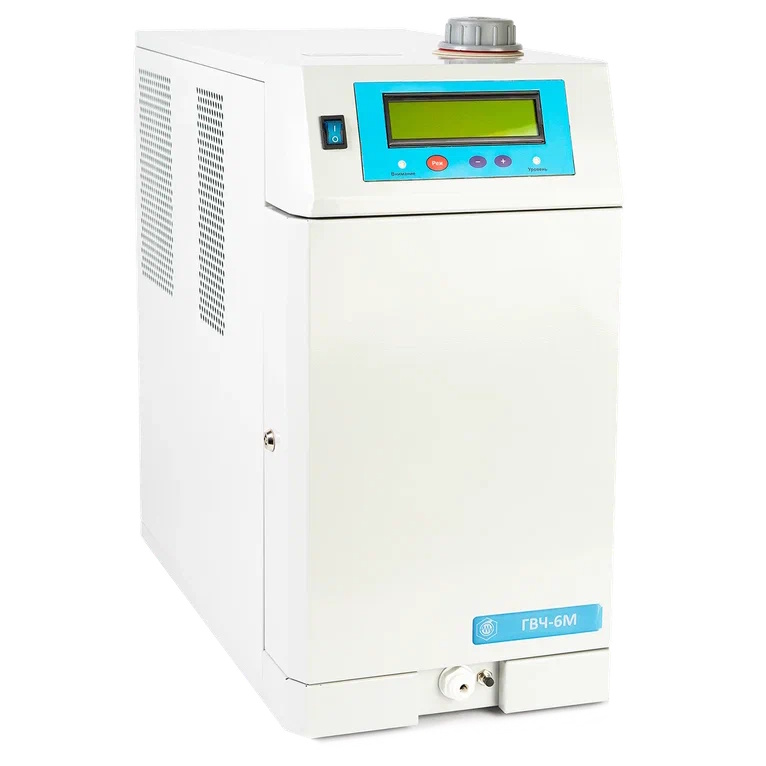

Генератор чистого водорода ГВЧ-6М
Предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Получаемый водород обычно используют для питания пламенно-ионизационных детекторов.
Основными особенностями генератора чистого водорода являются: встроенная система водоподготовки с контролем чистоты заливаемой в питающий бак воды, система контроля влажности водорода, система защиты от разгерметизации газовых линий, индикация выходного давления, производительности прибора, напряжения на электролизном модуле и др.
Система водоподготовки позволяет использовать для питания прибора дистиллированную воду, что существенно облегчает эксплуатацию генератора водорода, а контроль чистоты воды, поступающей в электролизный модуль, позволяет продлить срок службы модуля — сердца прибора. Система контроля влажности выходного водорода информирует оператора о необходимости прокаливания фильтров, что предотвращает возможность попадания влаги в выходную линию. Система контроля разгерметизации блокирует генерацию водорода при возникновении значительной течи в системе генератор-хроматограф.
Водород в генераторе получается электролизом очищенной воды в электролизёре, выполненном на твёрдом электролите – ионообменной полимерной мембране. Электроды электролизёра – титановые, разделённые изолирующими прокладками из кислородостойкого материала.
Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды встроенным кондуктометром. В приборе обеспечивается периодическая циркуляция воды с очисткой в картридже деионизационного фильтра. В электролизёре вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу». Затем водород проходит через фильтры тонкой очистки, где происходит его окончательная осушка.
На выходе генератора установлен электронный датчик давления, результаты измерения которого используются для индикации (на дисплее) и регулирования давления в линии потребителя. Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления. Одновременно прекращается электролиз, и появляются сигналы об аварийной ситуации.
Генератор оснащён системой контроля влажности водорода, предотвращающей попадание влаги в выходную линию. Генератор осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту. В генераторе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.
Технические характеристики
Параметр Значение Чистота водорода в пересчете на сухой газ, % об.
99,995
Концентрация водяных паров при 20 °С и 1,0 атм, ppm, не более 5 В режиме стабилизации выходного давления
Диапазон задаваемого выходного давления водорода, ати от 1,5 до 6,1 Стабильность выходного давления водорода, ати, не хуже ±0,02 Максимальная производительность по водороду, приведённая к нормальным условиям, л/ч 6 Время установления рабочего режима, при заглушенном выходе, мин, не более 20 В режиме стабилизации производительности
Диапазон задаваемой производительности водорода, л/ч от 0 до 6 Максимально развиваемое давление в режиме производительности, ати 5,0 Объём заливаемой дистиллированной воды, л 1,0 Расход дистиллированной воды, л/час, не более 0,01 Потребление воды, г/л водорода 1,6 Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе), не менее 1 год Средняя потребляемая мощность, В·А, не более:
- в стационарном режиме;
- максимальная (при запуске)
80
100
Габаритные размеры ( Ш × Г × В ), мм, не более 230 × 470 × 450 Масса, кг, не более 15 Рабочие условия:
- температура окружающего воздуха, °С
от +15 до +35
Питание от однофазной сети переменного тока (напряжение, В / частота, Гц) 220 (+10 -15)%;
50±1
Дополнительные технические характеристики:
- Контроль качества воды, заливаемой в питающий бак;
- Встроенная система водоподготовки (контроль и автоматическая очистка воды, питающей электролизный модуль);
- Возможность работы в одном из двух выбранных режимах: режиме стабилизации выходного давления или режиме стабилизации производительности;
- Контроль влажности производимого водорода;
- Контроль разгерметизации;
- Возможность включения режима «СДУВКА»;
- Отображение информации о работе, отдельных параметрах, неисправностях на дисплее
+
+
+
+
+
+
+
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76
-
