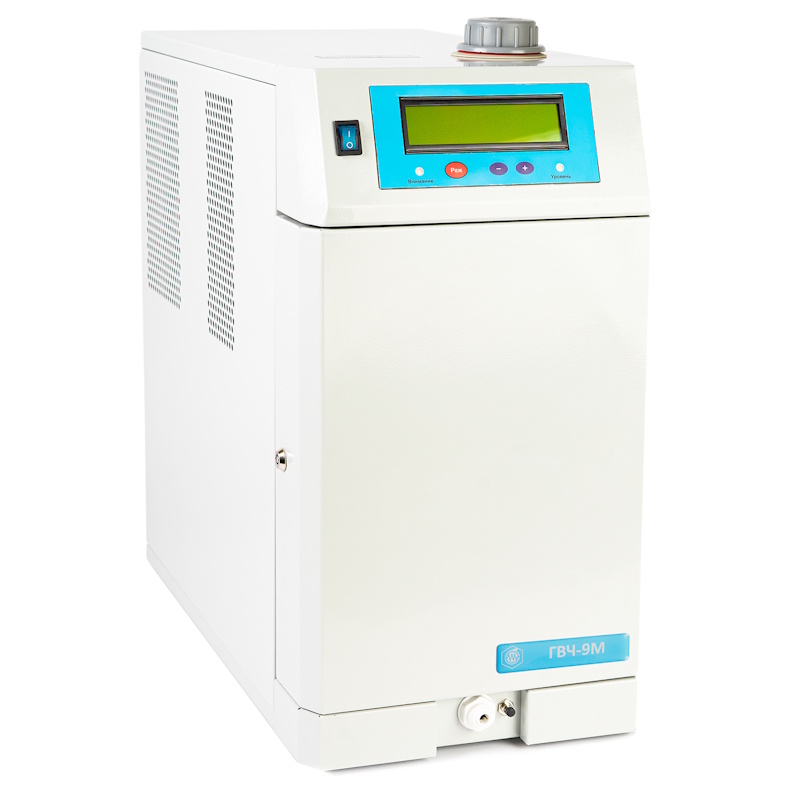

Генератор чистого водорода ГВЧ-9М
предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Получаемый водород обычно используют для питания пламенно-ионизационных детекторов.
Система водоподготовки позволяет использовать для питания прибора дистиллированную воду, что существенно облегчает эксплуатацию генератора, а контроль чистоты воды, поступающей в электролизный модуль позволяет продлить срок службы модуля - сердца прибора. Система контроля влажности выходного водорода информирует оператора о необходимости прокаливания фильтров, что предотвращает возможность попадания влаги в выходную линию. Система контроля разгерметизации блокирует генерацию водорода при возникновении значительной течи в системе генератор-хроматограф.
Водород в генераторе получается электролизом очищенной воды в электролизёре, выполненном на твердом электролите — ионообменной полимерной мембране. Электроды электролизёра - титановые, разделенные изолирующими прокладками из кислородостойкого материала.
Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды встроенным кондуктометром. В приборе обеспечивается периодическая циркуляция воды с очисткой в картридже деионизационного фильтра.
В электролизёре вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу». Затем водород проходит через фильтры тонкой очистки, где происходит его окончательная осушка.
На выходе генератора установлен электронный датчик давления, результаты измерения которого используются для индикации (на дисплее) и регулирования давления в линии потребителя.
Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации.
Генератор оснащён системой контроля влажности водорода, предотвращающей попадание влаги в выходную линию. Осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту. В гприборе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76.
Технические характеристики
Параметр Значение Марка вырабатываемого водорода "А" по ГОСТ 3022-80 Чистота водорода в пересчёте на сухой газ, % об. 99,998 Концентрация водяных паров при 20 °С и 1,0 ати, не более ppm 5 Суммарная производительность по водороду, приведённая к
нормальным условиям, л/ч9 Диапазон задаваемого выходного давления водорода, ати 1,5…6,1 Стабильность выходного давления водорода, не хуже, ати ±0,02 Время установления рабочего режима, не более, мин 15 Объём заливаемой дистиллированной воды, л 1 Расход дистиллированной воды, не более, л/час 0,015 Потребление дистиллированной воды, г/л водорода 1,6 Питание, В/Гц 220/50 Потребляемая мощность, не более, Вт:
- средняя в стационарном режиме
- максимальная (при запуске)
80
100Габариты (Ш×Г×В), не более, мм 230×470×450 Масса, не более, кг 15 -
Характеристики
Параметр Показатель Бренд НПП Химэлектроника -
