Микроскоп MAGUS Bio VD350 биологический инвертированный цифровой, арт. 83014

Микроскоп MAGUS Bio VD350 биологический инвертированный цифровой, арт. 83014

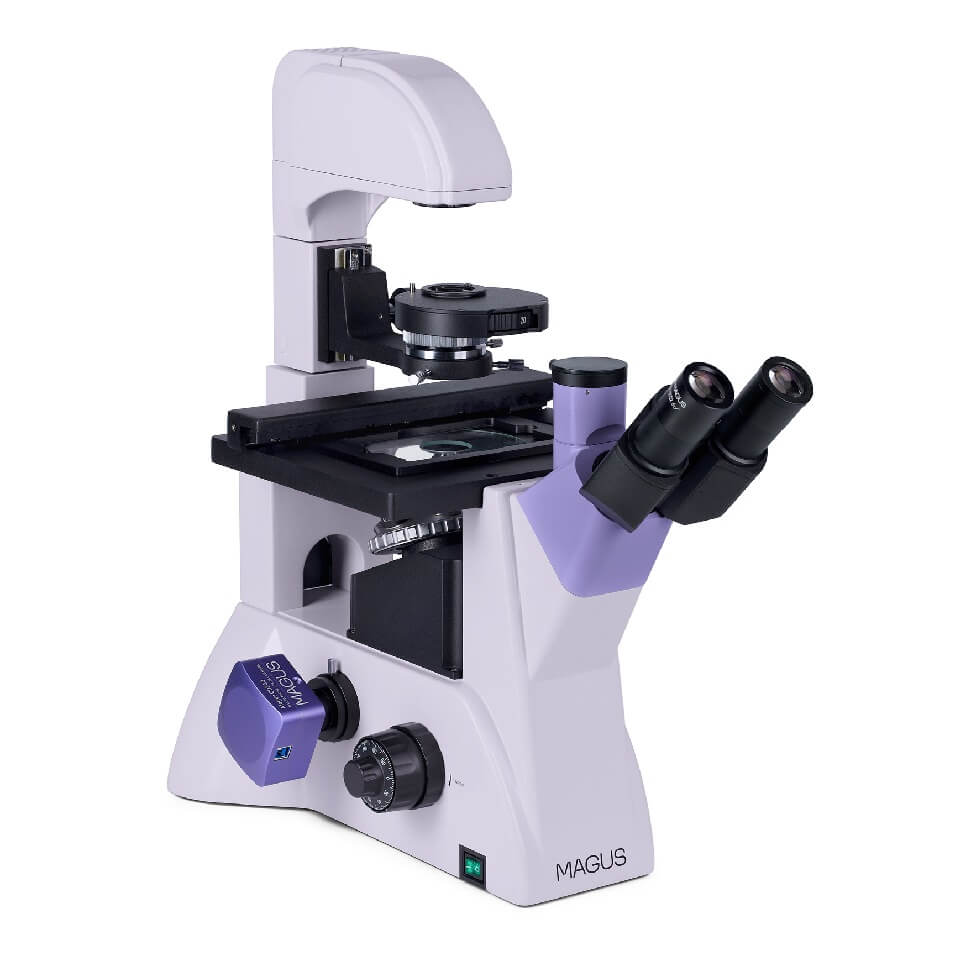

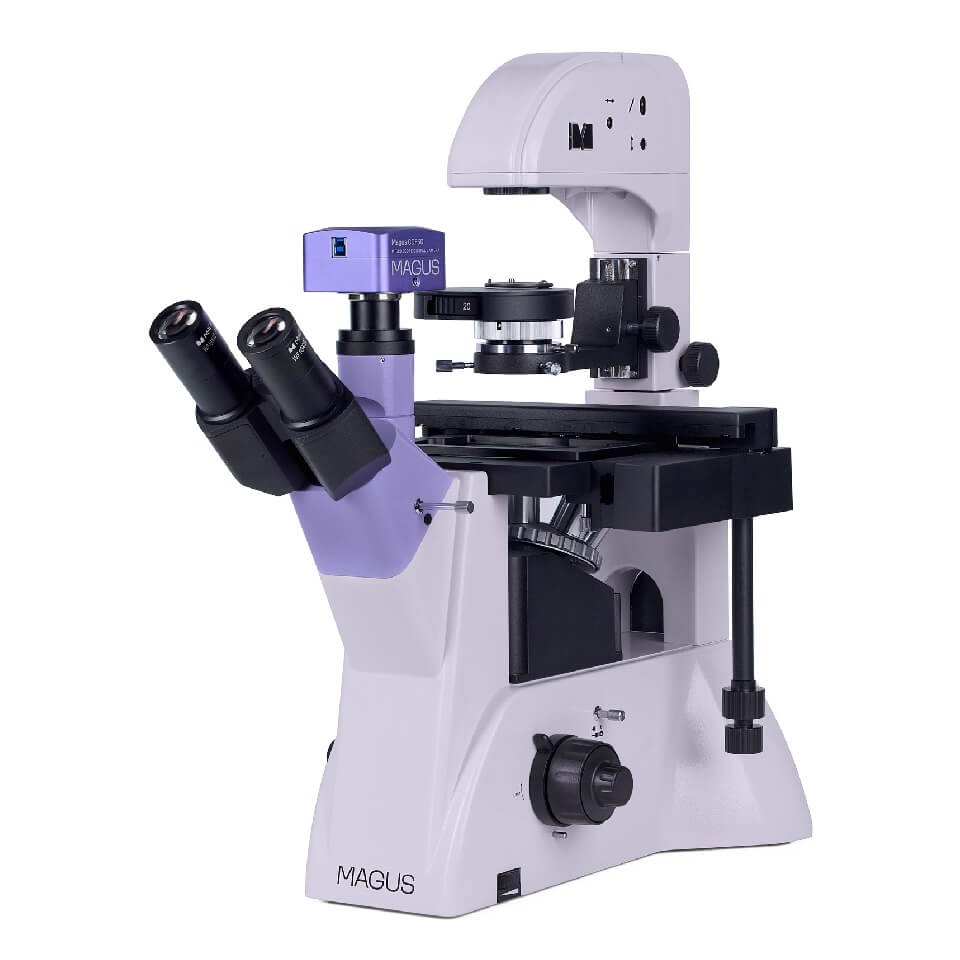

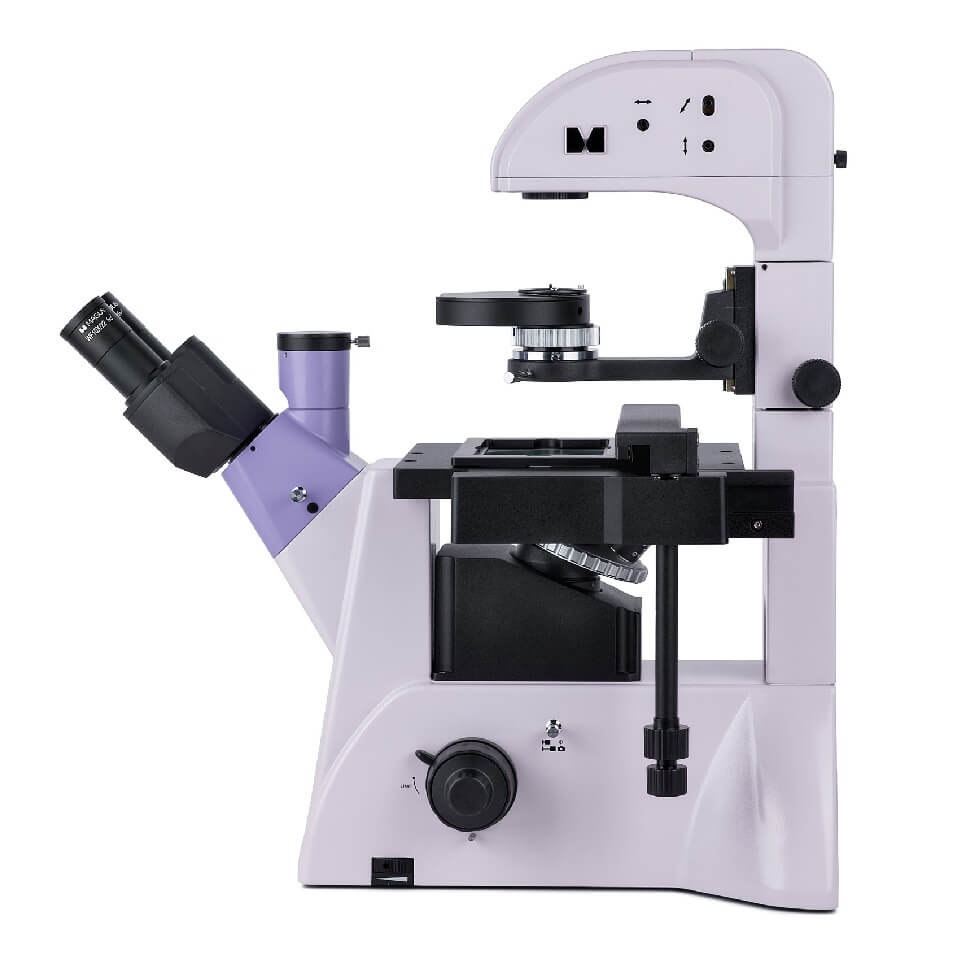

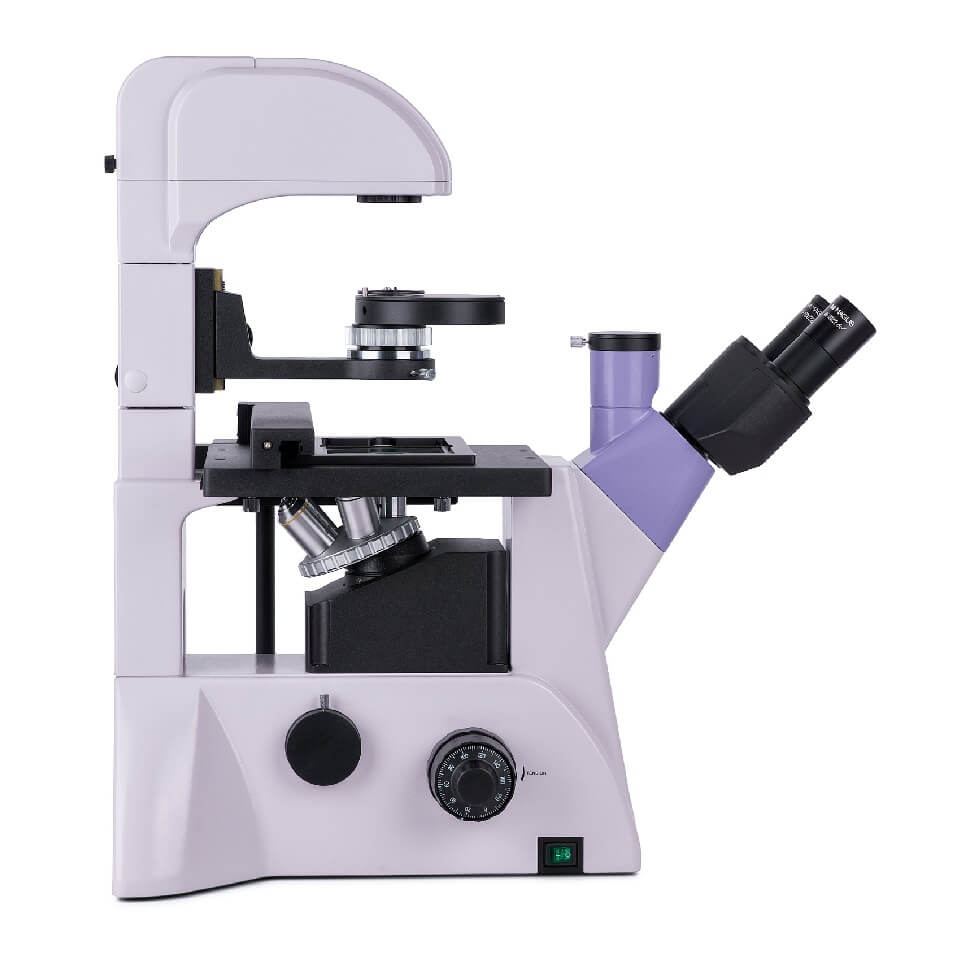

Биологический микроскоп инвертированной конструкции, на котором проводятся исследования окрашенных и неокрашенных образцов в лабораторной посуде – чашках Петри, колбах, планшетах. Высота посуды может быть 55 мм, а если отклонить штатив осветителя, то до 165 мм. Толщина дна совместимой посуды – до 1,2 мм. Микроскоп работает в проходящем свете в светлом поле и с использованием фазового контраста, оборудован двумя каналами визуализации для установки цифровой камеры и монитора. Используется в рутинной лабораторной и в научно-исследовательской работе, подходит для обучения студентов.

ЦИФРОВАЯ КАМЕРА

Видеоокуляр с цифровым сенсором SONY Exmor 8,3 Мпикс. В датчике используется технология обратной засветки, за счёт чего повышается светочувствительность и формируется яркое чёткое изображение даже при слабом освещении. Камеру используют для работы в тёмном и светлом поле на объективах кратностью 4×, 10× и 20×. Она также подходит для работы на стереомикроскопах. Для подключения к компьютеру и вывода изображения на экран используется порт USB 3.0 с высокой скоростью передачи данных (5 Гб/c).

Камеру MAGUS CDF30 устанавливают в отдельный канал визуализации либо в окулярный тубус микроскопа. Максимальное поле зрения без оптических дефектов можно получить, используя адаптер с увеличением от 0,65× до 0,9×. Для установки в окулярный тубус также нужен переходник соответствующего диаметра.

Изображение выводится на экран компьютера в максимальном разрешении 3840×2160 пикс. Кадровая частота при этом составляет 45 кадров в секунду. При более низком разрешении (1920×1080 пикс) частота увеличивается до 70 кадров в секунду. Переходы между кадрами практически незаметны, запаздываний не наблюдается, поэтому камеру можно использовать для изучения и демонстрации подвижных объектов. Фото и видео записываются и сохраняются в разных форматах.

ОПТИКА

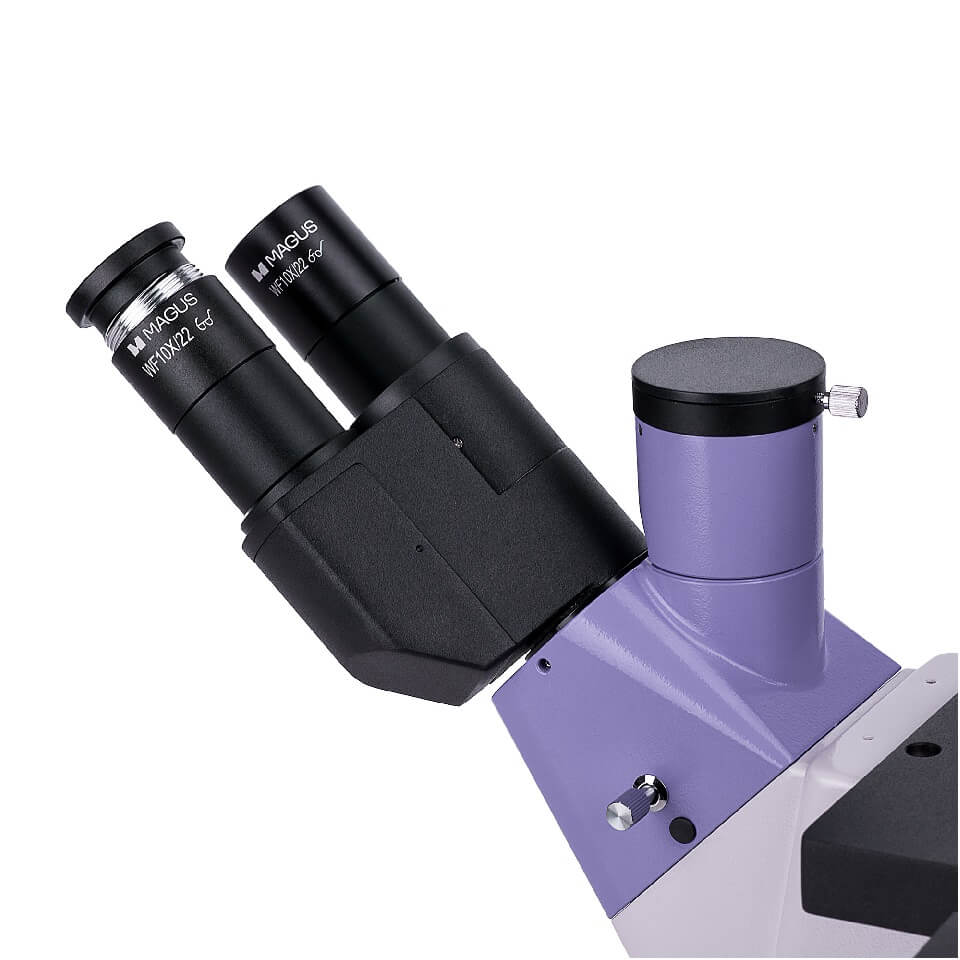

В момент сборки микроскопа выбирают положение тринокулярной визуальной насадки – её можно установить с разворотом на 180° для получения удобной высоты выноса выходного зрачка. В вертикальный тубус устанавливают монитор, а для установки цифровой камеры используют боковой канал на корпусе микроскопа. Деление светового потока на корпусе 100/0 или 0/100, на тринокулярной насадке 50/50 (при открытом канале визуализации) или 100/0 (при закрытом канале визуализации).

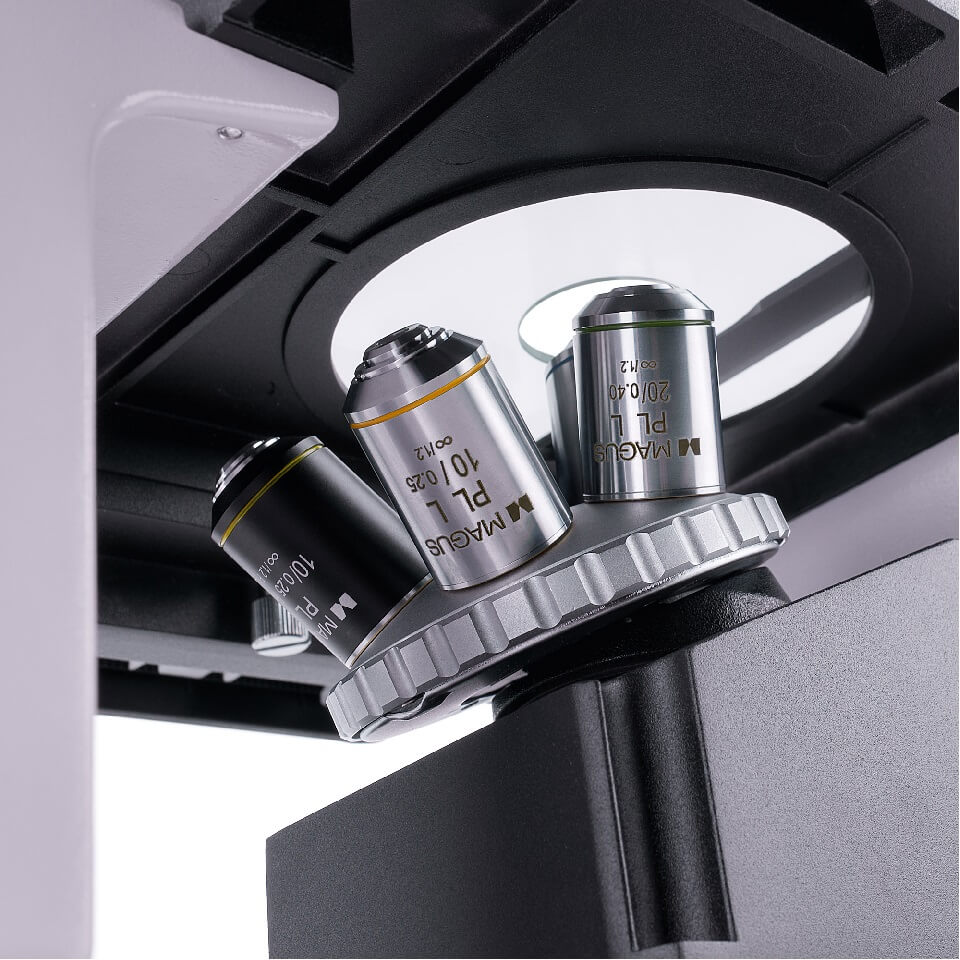

В комплектацию включены четыре объектива-планахромата с корректировкой на бесконечность, один из них фазовый. После их установки в револьверное устройство одно гнездо остаётся свободным для дополнительного фазового объектива.

ОСВЕЩЕНИЕ

Фазово-контрастный конденсор обеспечивает простое и удобное переключение с одного метода контраста на другой. У него есть четыре рабочих положения: свободное отверстие – для метода светлого поля, отверстия 10×, 20× и 40× – для фазового контраста с использованием объектива соответствующего увеличения.

Источник проходящего света – 30-ваттная галогенная лампа, излучающая свет в комфортном для длительной работы цветовом спектре. Она имеет регулировку яркости и питается от сети переменного тока. Осветительная система предусматривает использование метода Кёлера для повышения качества изображения.

МЕХАНИКА

В комплектацию включены четыре держателя лабораторной посуды для предметного столика. Их можно перемещать по осям X и Y с помощью специального механизма, сам столик остаётся неподвижным. Держатели рассчитаны на чашки разных размеров.

Фокусировочный механизм работает чётко и плавно, для грубой фокусировки настраивают жёсткость хода или используют блокировку. Шаг тонкой фокусировки – 2 мкм. Рукоятки расположены близко к основанию микроскопа, поэтому во время работы руки можно не держать на весу.

Аксессуары

Для микроскопа есть дополнительные окуляры, фазовые объективы, цифровые камеры и калибровочные слайды для расширения возможностей микроскопа.

Основные особенности микроскопа:

• Для исследования объектов в лабораторной посуде высотой до 55 мм и толщиной дна до 1,2 мм.
• Если отклонить штатив осветителя, можно использовать посуду высотой до 165 мм.
• Наблюдения с использованием методов светлого поля и фазового контраста; классический фазово-контрастный конденсор с полевой диафрагмой.
• Предметный столик с 4 держателями для лабораторной посуды разного размера; механизм перемещения препарата по двум горизонтальным осям.
• Окулярная насадка поворачивается на 180°.
• Два визуальных канала для установки камеры и монитора: один – на насадке (вертикальный тубус), второй – в корпусе.
• Источник проходящего света – 30-ваттная галогенная лампа с питанием от сети.
• Большой выбор дополнительных аксессуаров.

Основные особенности камеры:

• Цветной CMOS-сенсор SONY Exmor с технологией обратной засветки, высокая светочувствительность.
• Работа в тёмном и светлом поле на объективах 4×, 10× и 20×.
• Подключение к компьютеру через интерфейс USB 3.0 со скоростью передачи данных 5 Гб/с.
• Вывод изображения на монитор в сверхвысоком разрешении 4K 3840×2160 пикс (45 кадров в секунду) или Full HD 1920×1080 пикс (70 кадров в секунду).
• Драйверы и программа для обработки изображений в комплекте.
• Установка в канал визуализации или в окулярный тубус микроскопа.

Комплектация:

• Цифровая камера MAGUS CDF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон).
• Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора , револьвером объективов объективов и каналом визуализации.
• Фазово-контрастный конденсор.
• Тринокулярная визуальная насадка.
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 10×/0,25 фазовый WD 4,27 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PL 10×/0,25 WD 4,27 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PL 20×/0,40 WD 8,0 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PL 40×/0,60 WD 3,5 мм.
• Окуляр 10×/22 мм с удаленным зрачком (2 шт.).
• Наглазник на окуляр (2 шт.).
• Вспомогательный центрирующий телескоп.
• Круглая стеклянная вставка.
• Механическое устройство перемещения образца.
• Держатель лабораторной посуды (4 шт.).
• Переходник под крепление C-mount для работы с камерой.
• Светофильтр.
• Сетевой шнур питания для микроскопа.
• Пылезащитный чехол.
• Инструкция по эксплуатации и гарантийный талон.

Поставляются по дополнительному заказу:

• Окуляр 10×/22 мм со шкалой.
• Окуляр 12,5×/14 мм (2 шт.).
• Окуляр 15×/15 мм (2 шт.).
• Окуляр 20×/12 мм (2 шт.).
• Окуляр 25×/9 мм (2 шт.).
• Объектив-планахромат, рассчитанный на бесконечность: PL 4×/0,10 WD 21,0 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 20×/0,40 фазовый WD 8,0 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PHP2 40×/0,60 фазовый WD 3,5 мм.
• Калибровочный слайд.
• Монитор и цифровая камера с HDMI-интерфейсом.

Технические характеристики

Цифровая камера
