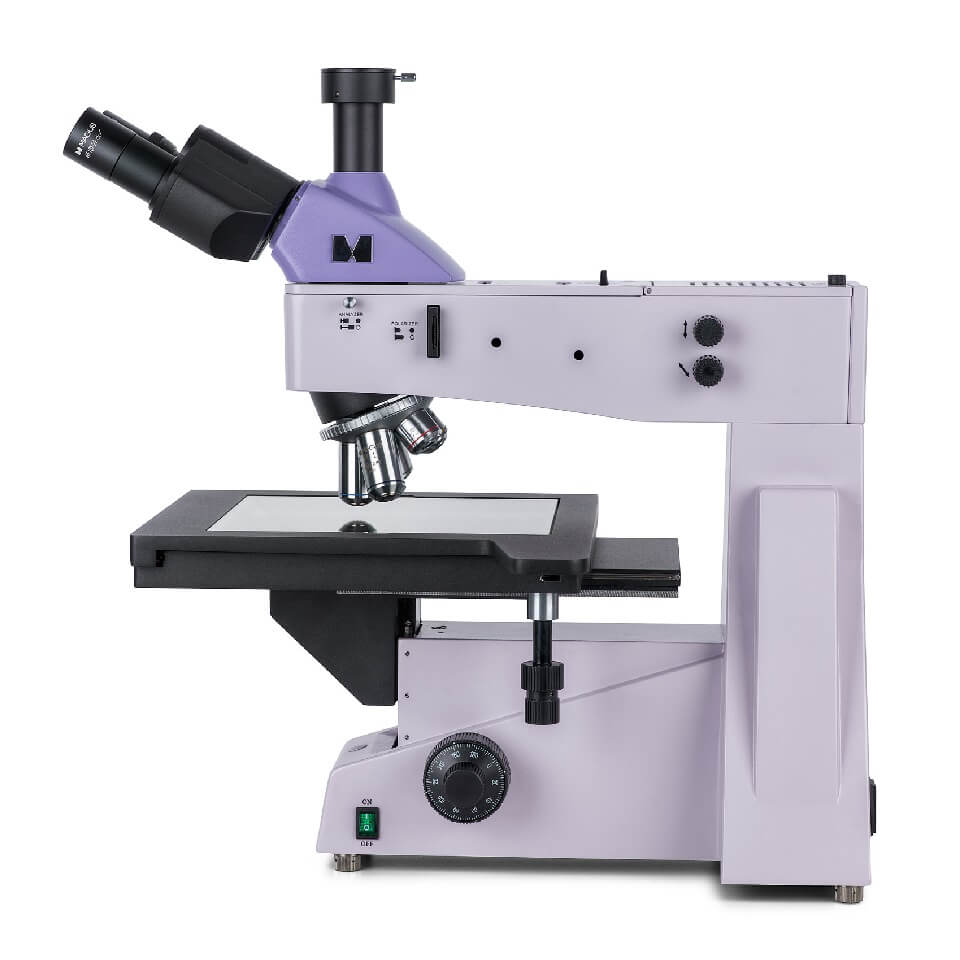

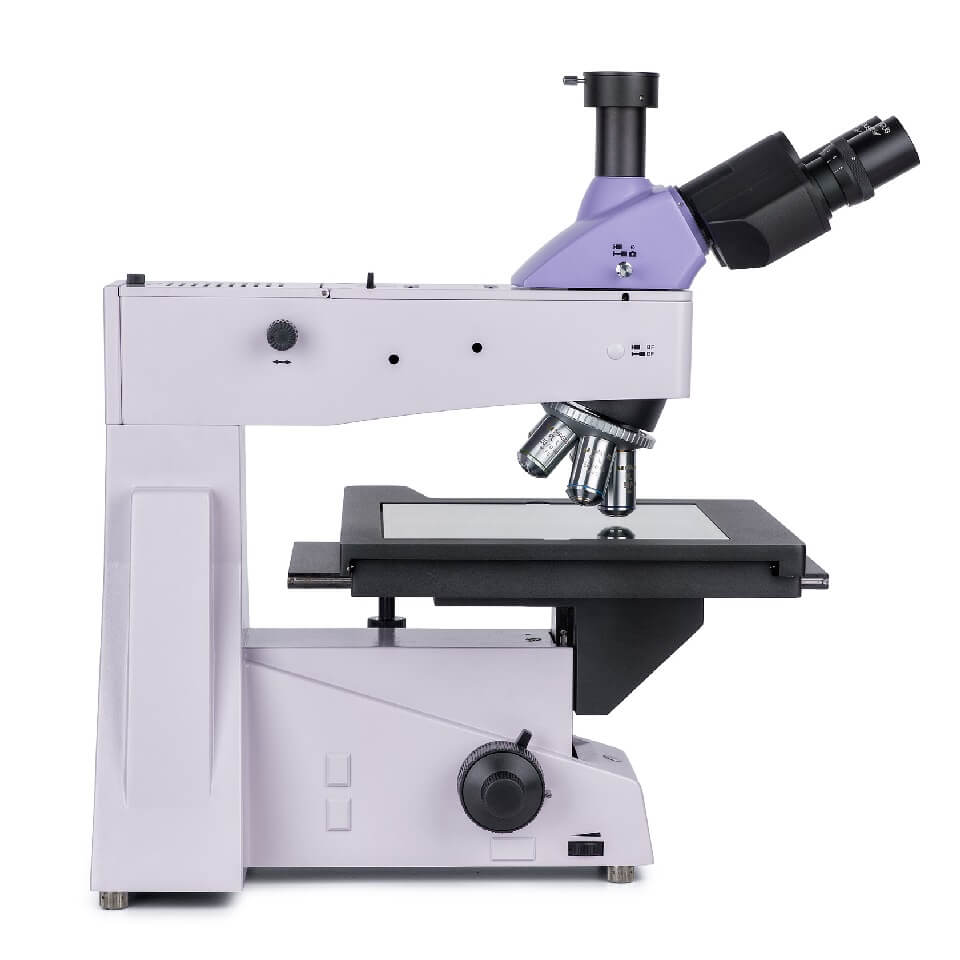

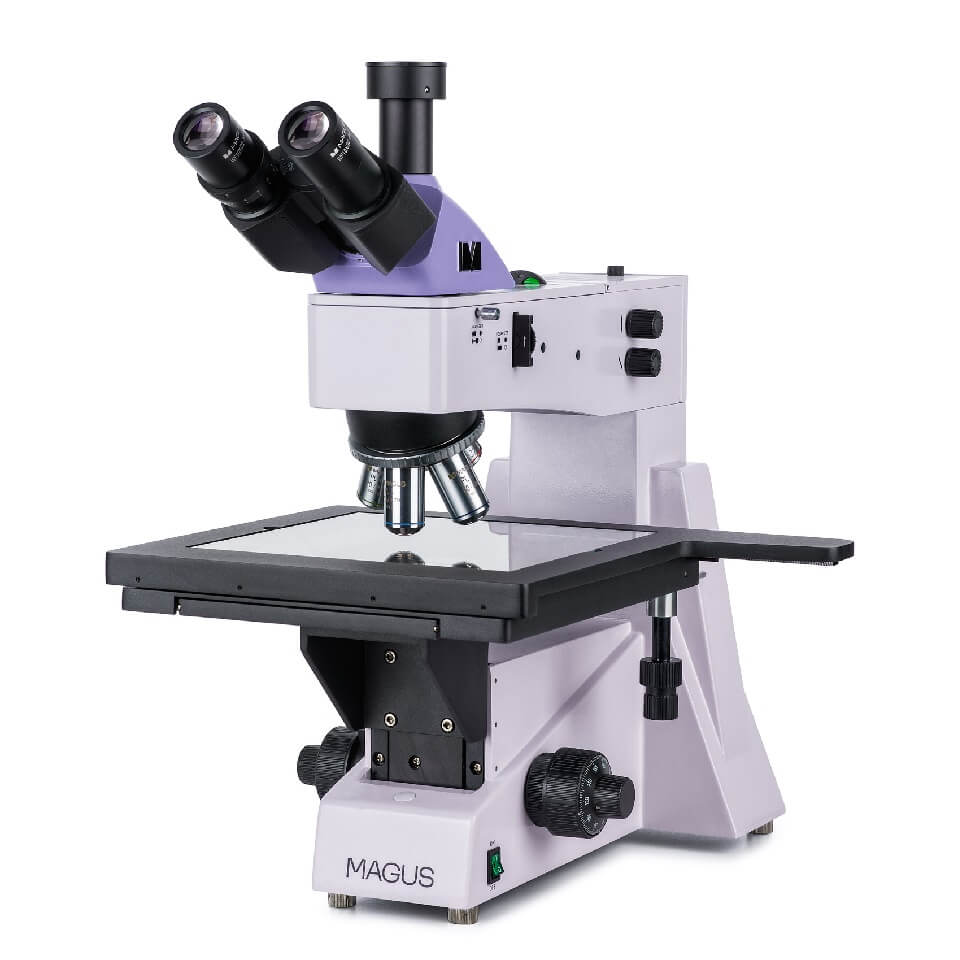

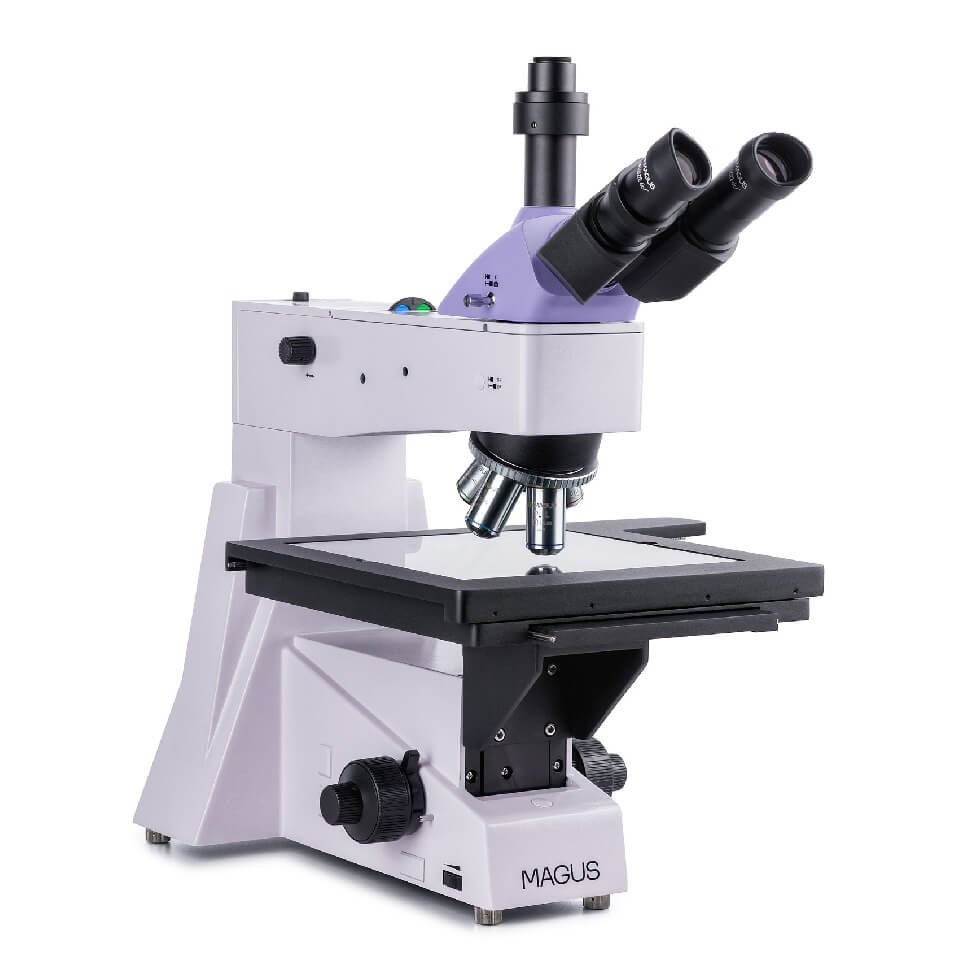

Микроскоп MAGUS Metal 650 металлографический, арт. 82900
Оснащён большим инспекционным предметным столиком, на котором в отражённом свете изучаются фотошаблоны, печатные платы, изделия прецизионного формования, интегральные схемы и другие протяженные и широкие образцы. Работа ведётся в светлом поле и в поляризованном свете. Микроскоп обеспечивает высокую точность наводки на резкость, так как шаг тонкой фокусировки составляет всего 0,7 мкм – это упрощает работу на больших увеличениях. Используется для рутинных и исследовательских задач на промышленных предприятиях и для обучения студентов технических вузов.
ОПТИКА
Планахроматическая оптика передаёт четкое изображение с хорошей детализацией и рассчитана на бесконечность. Насадка оборудована бинокулярным визуальным узлом – наклон окулярных тубусов составляет 30° – и вертикальным каналом визуализации, в который устанавливается цифровая камера. С помощью камеры (приобретается отдельно) проводят фото- и видеофиксацию исследований и выводят изображение с микроскопа на внешний экран. Делитель светового потока имеет два положения: 100/0 и 0/100 – свет подаётся в окуляры или на камеру. На левом окулярном тубусе находится кольцо диоптрийной подвижки.
В револьверное устройство можно установить 5 объективов – именно столько включено в комплект поставки. Для получения новых значений кратности вместо базовых объективов устанавливают опциональные. В комплектации «из коробки» микроскоп даёт увеличение в диапазоне от 50 до 800 крат. Револьвер повёрнут «от наблюдателя», поэтому в ходе работы всегда виден используемый объектив.
ОСВЕЩЕНИЕ
Система отражённого света объединяет в себе три центрируемых элемента: источник света, апертурную и полевую диафрагмы. Галогенный осветитель мощностью 30 Вт излучает в «тёплом» спектре, поэтому длительная работа с микроскопом не утомляет глаза. Яркость освещения регулируется, возможна настройка света методом Кёлера. В систему отражённого света также входит устройство простой поляризации: встроенный анализатор и съёмный вращающийся поляризатор. Есть и набор светофильтров.
МЕХАНИКА

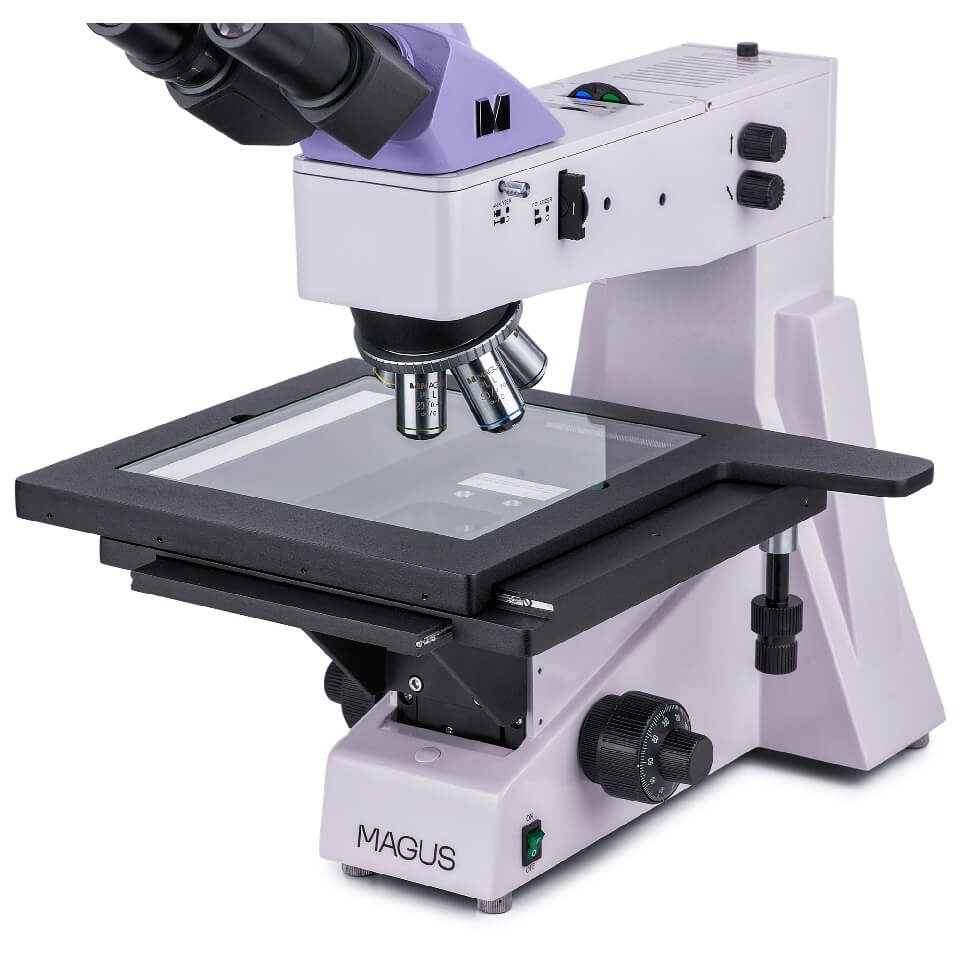

Самая интересная часть конструкции микроскопа – предметный столик размером 280×270 мм, который можно перемещать по двум осям в пределах 204 мм. Это позволяет работать с образцами большого размера и свободно инспектировать их поверхность. Рукоятки грубой и тонкой фокусировок расположены коаксиально с двух сторон корпуса, предусмотрены блокиратор хода и регулятор жёсткости хода грубой фокусировки. Так как рукоятки находятся близко к основанию, руки можно свободно положить на стол и занять удобную позу во время работы.
Аксессуары
Линейка совместимых с микроскопом MAGUS Metal 650 включает окуляры, объективы с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды. С их помощью можно расширить возможности микроскопа.
Основные особенности:
- Инспекционный столик большого размера с увеличенным ходом для работы с протяженными и широкими образцами.
- Тонкая фокусировка с шагом 0,7 мкм для максимально точной настройки фокуса на высокой кратности; грубая фокусировка с блокировкой и настройкой жёсткости хода.
- Тринокулярная визуальная насадка с отдельным тубусом для цифровой камеры и делителем светового потока.
- Осветитель отражённого света – мощная галогенная лампа 30 Вт с регулировкой яркости и питанием от сети.
- Устройство простой поляризации, центрируемые элементы системы отражённого света, настройка освещения по Кёлеру, наличие светофильтров.
- Широкая линейка полностью совместимых аксессуаров.
Комплектация:
- Штатив со встроенным источником электропитания, источником отражённого света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов.
- Тринокулярная визуальная насадка.
- Объектив-планахромат, рассчитанный на бесконечность: PL L5×/0,12 WD 26,1 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L10×/0,25 WD 20,2 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L20×/0,40 WD 8,80 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L50×/0,70 WD 3,68 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L80×/0,80 WD: 1,25 мм.

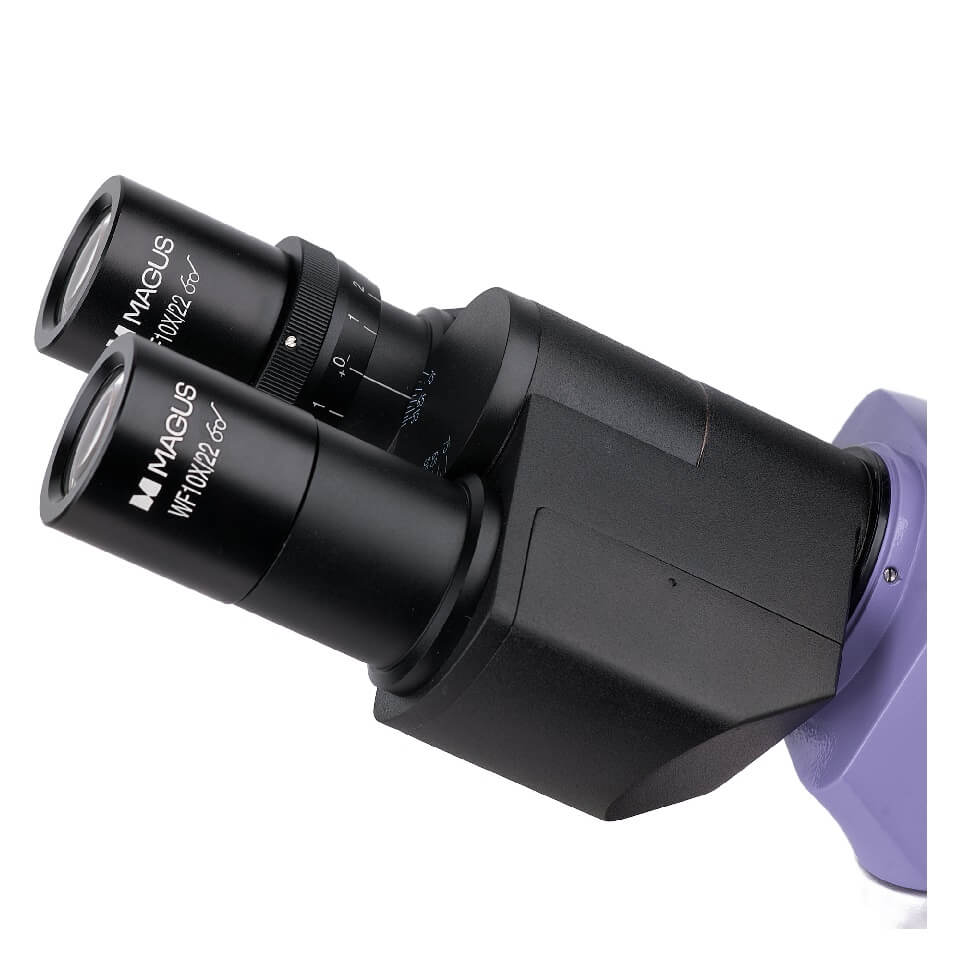

- Окуляр 10×/22 мм с удалённым зрачком (2 шт.).
- Адаптер C-mount 1×.
- Ключ-шестигранник.
- Сетевой шнур питания для микроскопа.
- Пылезащитный чехол.
- Инструкция по эксплуатации и гарантийный талон.
Технические характеристики
Параметр Значение Тип
металлографический, световой / оптический
Тип насадки тринокулярная Насадка Зидентопф Угол наклона окулярной насадки, град 30 Увеличение, крат 50–800 базовая комплектация (опция: 50–1000 / 1250 / 1500 / 2000 / 2500) Диаметр окулярной трубки, мм Ø30 Окуляры 10×/22, удалённый зрачок 10 мм (опция: 10×/22 мм со шкалой, 12,5×/14 мм, 15×/15 мм, 20×/12 мм, 25×/9 мм) Объективы планахроматические, скорректированные на бесконечность: PL L5×/0,12, PL L10×/0,25, PL L20×/0,40, PL L50×/0,70, PL L80×/0,80; парфокальная высота 45 мм (опция: PL L40×/0,60, PL L60×/0,70, PL L100×/0,85 (сухой)) Револьверное устройство на 5 объективов Рабочее расстояние, мм 26,1 (5×); 20,2 (10×); 3,98 (40×); 2,08 (60×); 8,80 (20×); 3,68 (50×); 1,25 (80×); 0,40 (100×) Межзрачковое расстояние, мм 48 – 75 Предметный столик, мм 280 × 270 Диапазон перемещения предметного столика, мм 204 / 204 Характеристики предметного столика двухкоординатный механический столик Возможность диоптрийной коррекции, D ±5 (на левом тубусе) Диафрагма встроенные апертурная и полевая Фокусировка коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жёсткости) и тонкая (0,0007 мм) Подсветка галогенная Регулировка яркости есть Источник питания 220±22 В, 50 Гц, сеть переменного тока Тип лампы подсветки 12 В / 30 Вт Светофильтры зелёный, голубой, жёлтый, матовый Дополнительно встроенный анализатор и съёмный поляризатор Уровень пользователя для опытных, для профессионалов Уровень сложности сборки и настройки сложно Назначение металлографический Расположение подсветки верхняя Метод исследования светлое поле, поляризация Чехол / кейс / сумка в комплекте чехол пылезащитный Габаритные размеры ( Д × Ш × В ), мм:
- микроскопа;
- упаковки
508 × 250 × 532;
587 × 492 × 605
Масса, кг:
- микроскопа;
- упаковки (брутто)
16;
21
Диапазон рабочей температуры, °С / влажности, % +5…+35 / 20…80 -
