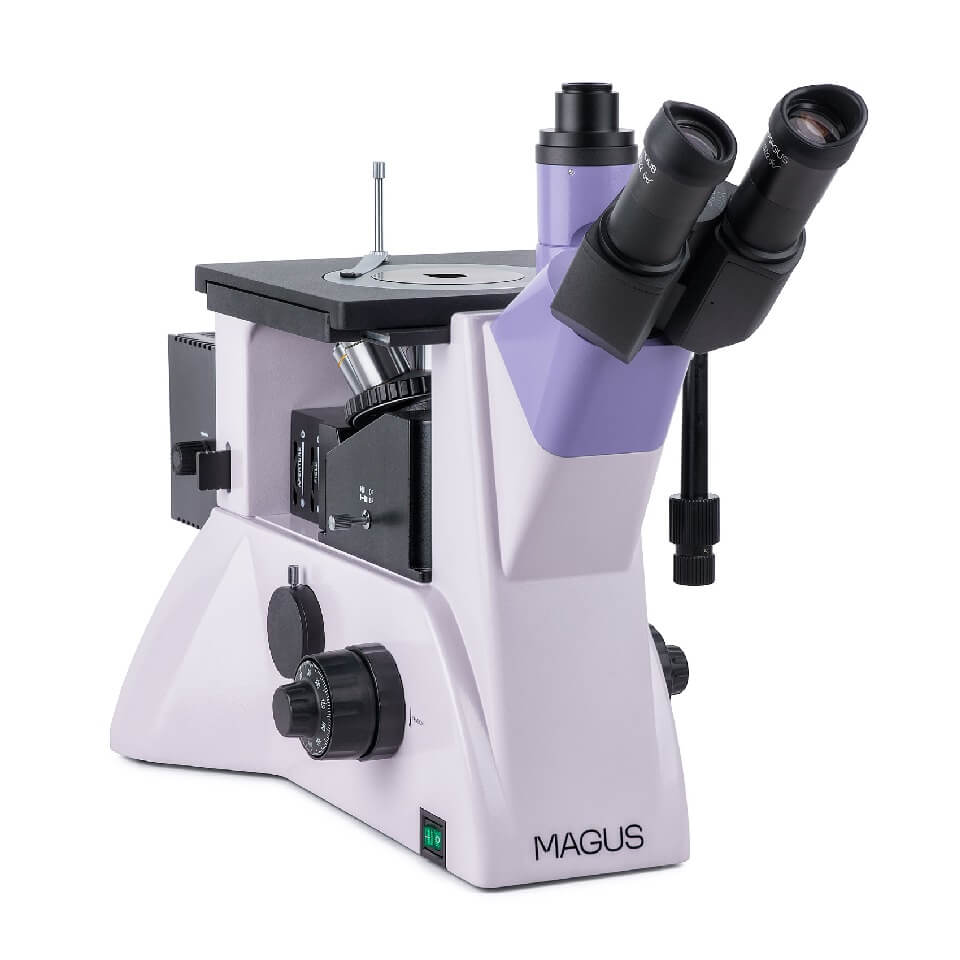

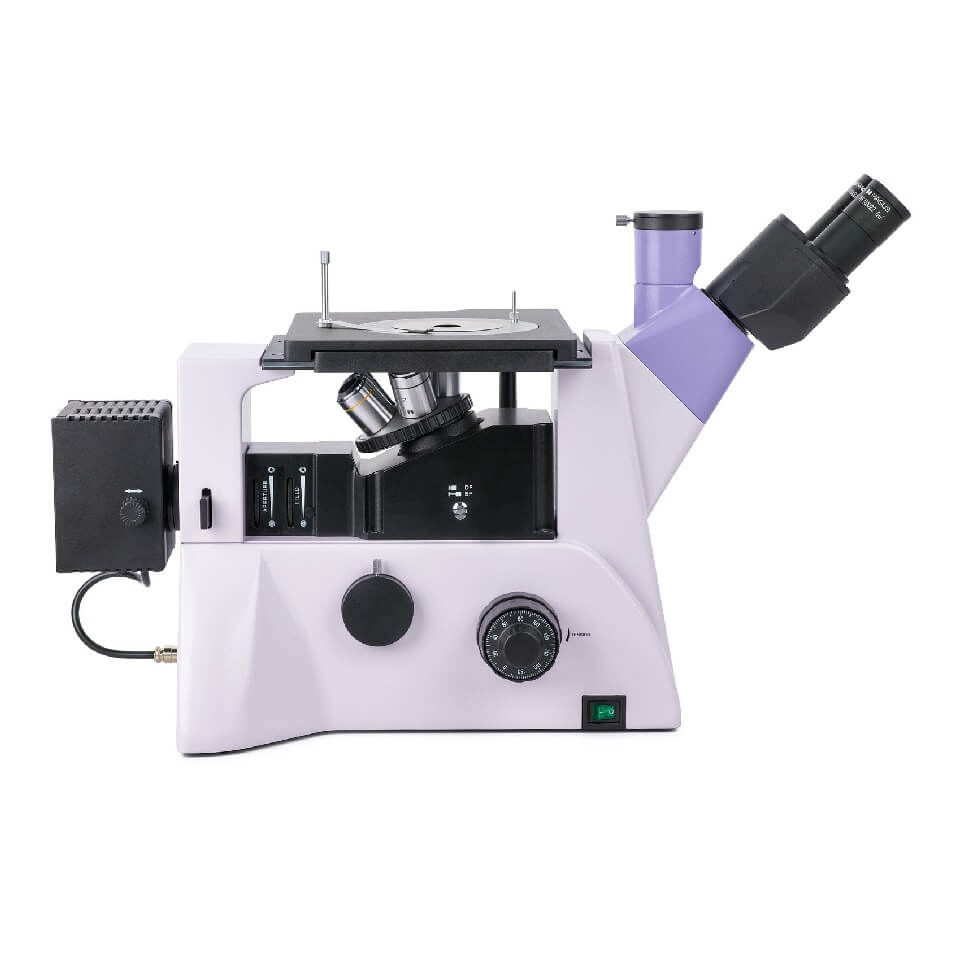

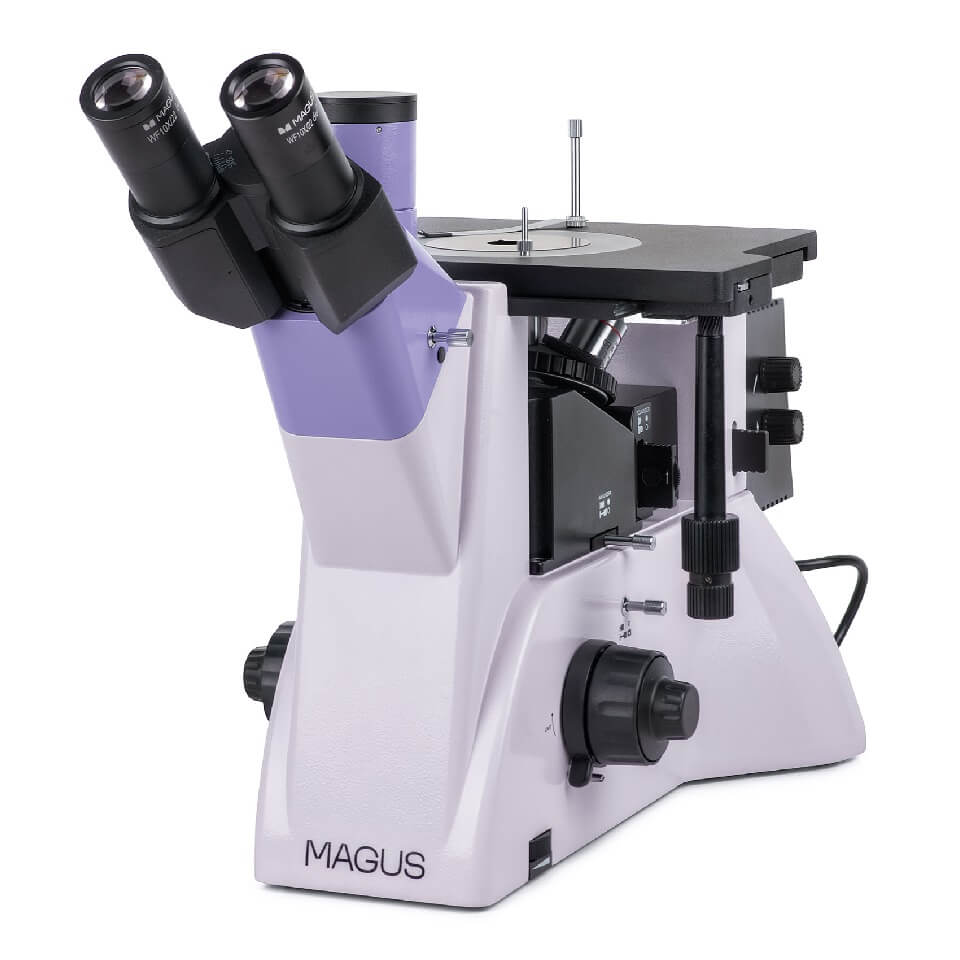

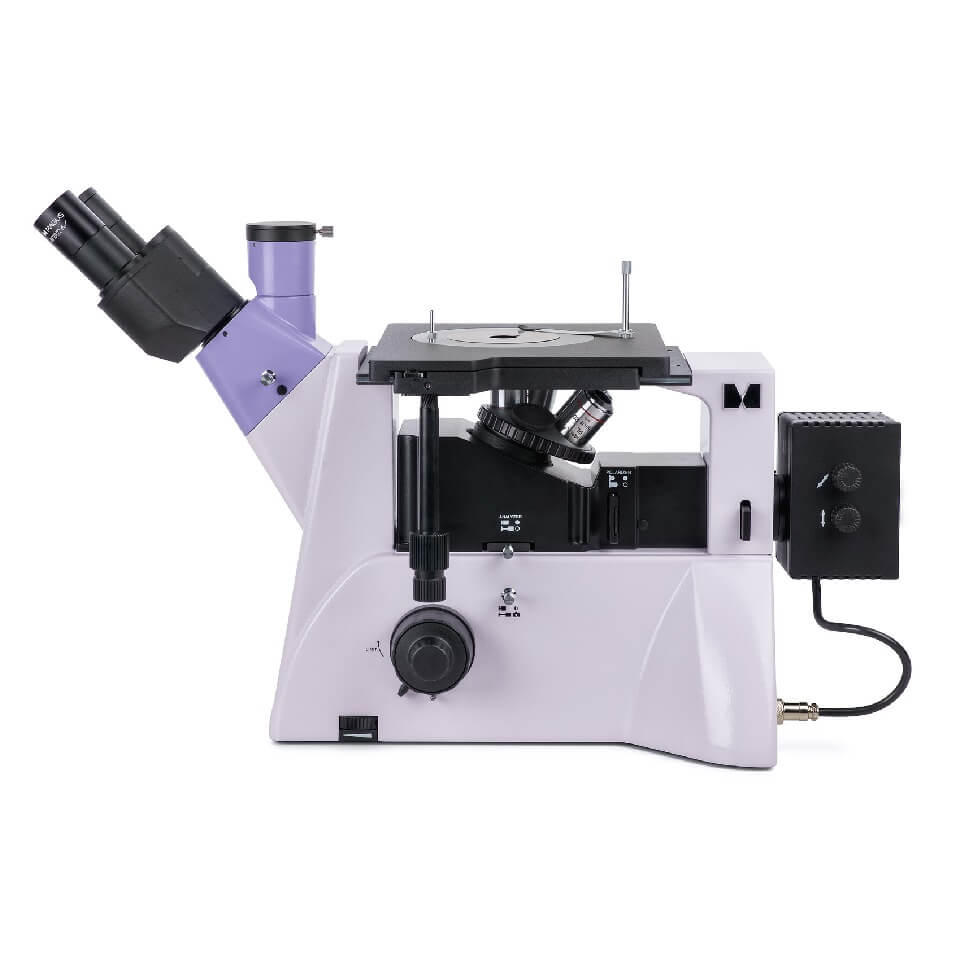

Микроскоп MAGUS Metal V700 BD металлографический инвертированный, арт. 82903
Металлографический микроскоп инвертированной конструкции: в нём револьверное устройство находится под исследуемым образцом, а наблюдения ведутся в отражённом свете. Доступные методы исследования: светлое поле, тёмное поле, поляризованный свет. Микроскоп используется для изучения металлов, сплавов, полупроводников и других непрозрачных объектов больших размеров и массой до 2 кг. Применяется на предприятиях промышленности, в цехах предприятий и лабораториях по контролю качества, а также в вузах и научно-исследовательских центрах.
ОПТИКА

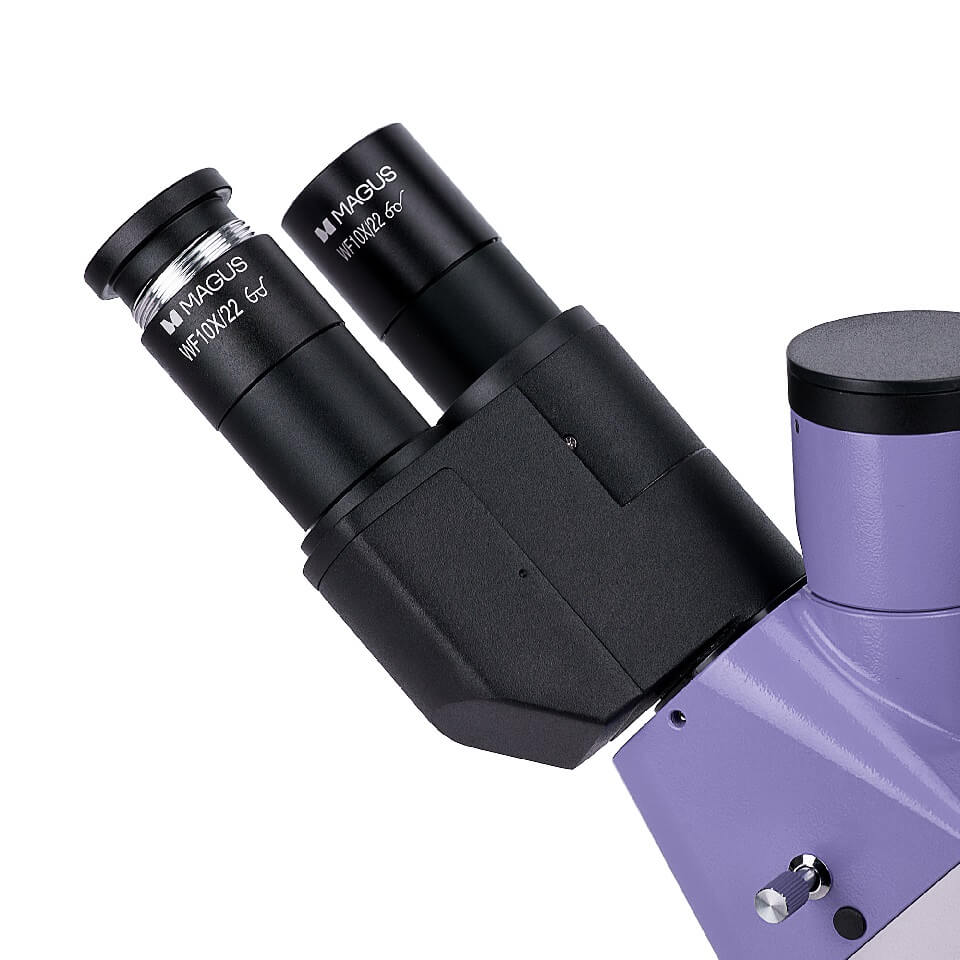

Установку визуальной насадки можно выполнить стандартно или с разворотом на 180° – это предусмотрено конструкцией. Предусмотрена установка цифровой камеры и монитора: один канал визуализации находится в насадке (вертикальный окулярный тубус), второй расположен на корпусе. Для обоих способов установки доступно деление светового потока: 50/50 и 100/0 – для насадки, 100/0 и 0/100 – для корпуса.

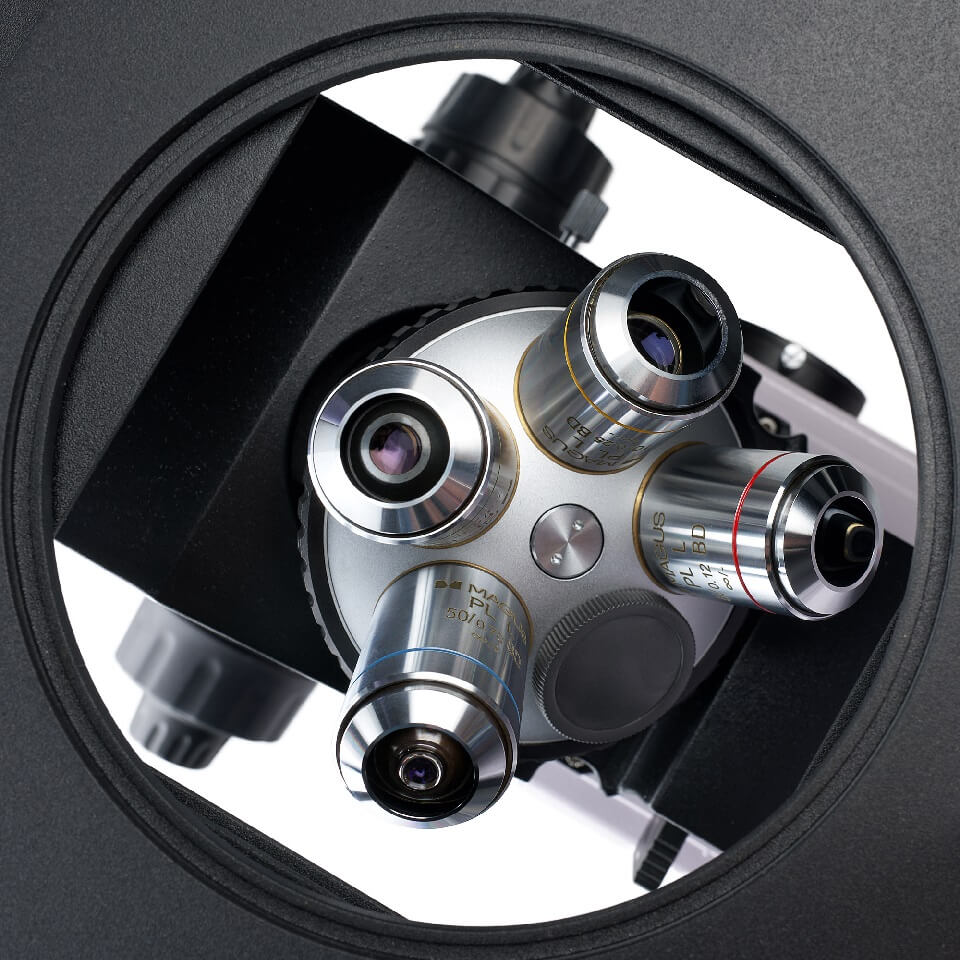

Револьверное устройство на 5 объективов расположено под исследуемым образцом. В 4 гнезда устанавливаются базовые объективы и ещё в одно можно установить дополнительный. Все объективы для этого микроскопа имеют маркировку BD, т.е. разработаны специально для работы и в светлом, и в тёмном поле, их рабочее расстояние увеличено.
ОСВЕЩЕНИЕ
Источник освещения – галогенная лампа мощностью 50 Вт. Она создаёт «тёплое» освещение, которое приятно для глаз и способствует продуктивной работе. Благодаря увеличенной мощности подсветки при любом методе контраста и на любом объективе изображение информативно и хорошо читаемо. Источник света центрируется по трём осям, предусмотрена настройка освещения по методу Кёлера с помощью апертурной и полевой диафрагм. В систему освещения отражённого света также входят устройство простой поляризации и устройство для работы по методу тёмного поля.
МЕХАНИКА
Предметный столик с круглой поворотной вставкой в центре. Вставки можно менять в зависимости от целей наблюдений: они различаются диаметром отверстия – 10 мм, 20 мм или 30 мм. После размещения образца на предметном столике его фиксируют прижимом. Образец перемещается вместе со столиком в двух направлениях: по оси X или по оси Y. Грубая фокусировка имеет блокиратор и настройку жёсткости хода, есть и тонкая наводка на резкость. Рукоятки расположены по обеим сторонам корпуса коаксиально, причём таким образом, чтобы при работе руки можно было положить на стол, а не держать на весу.
Аксессуары
После оснащения микроскопа MAGUS Metal V700 BD дополнительными аксессуарами его возможности расширяются. Линейка включает окуляры, объективы для тёмного и светлого поля с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды.
Основные особенности:
- Предметный столик с круглыми вставками с отверстиями диаметром 10 мм, 20 мм и 30 мм; возможность изучения тяжёлых и крупногабаритных объектов.
- Наблюдения в светлом поле, тёмном поле и поляризованном свете.
- Возможность разворота насадки на 180° при установке.
- Два канала визуализации для размещения монитора и цифровой камеры: вертикальный тубус в насадке и канал визуализации в корпусе; деление светового потока: 100/0 и 0/100 на корпусе, 50/50 и 100/0 на насадке.
- Мощный галогенный осветитель (50 Вт) для комфортной работы в тёмном поле, регулировка яркости, настройка освещения по методу Кёлера, светофильтры, источник света центрируется по трём осям.
- Дополнительные аксессуары для расширения возможностей микроскопа.
Комплектация:
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов.
- Осветитель отражённого света – насадка с фонарём лампы.
- Тринокулярная визуальная насадка.
- Объектив-планахромат, рассчитанный на бесконечность: PL L5×/0,12 BD WD 9,7 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L10×/0,25 BD WD 9,3 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L20×/0,40 BD WD 7,2 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L50×/0,70 BD WD 2,5 мм.
- Окуляр 10×/22 мм с удалённым зрачком (2 шт.).
- Адаптер C-mount 1×.
- Ключ-шестигранник.
- Сетевой шнур питания для микроскопа.
- Пылезащитный чехол.
- Инструкция по эксплуатации и гарантийный талон.
Технические характеристики
Параметр Значение Тип
металлографический, световой / оптический
Тип насадки тринокулярная Насадка Зидентопф с возможностью разворота на 180° Угол наклона окулярной насадки, град 45 Увеличение, крат 50–500 базовая комплектация (опция: 50–1000 / 1250 / 1500 / 2000 / 2500) Диаметр окулярной трубки, мм Ø30 Окуляры 10×/22, удалённый зрачок 10 мм (опция: 10×/22 мм со шкалой, 12,5×/14 мм, 15×/15 мм, 20×/12 мм, 25×/9 мм) Объективы планахроматические, скорректированные на бесконечность: PL L5×/0,12 BD, PL L10×/0,25 BD, PL L20×/0,40 BD, PL L50×/0,70 BD; парфокальная высота 45 мм (опция: PL L40×/0,60 BD, PL L60×/0,70 BD, PL L80×/0,80 BD, PL L100×/0,85 BD (сухой)) Револьверное устройство на 5 объективов Рабочее расстояние, мм 9,7 (5×); 9,3 (10×); 7,2 (20×); 3,0 (40×); 2,5 (50×); 1,9 (60×); 0,80 (80×); 0,40 (100×) Межзрачковое расстояние, мм 48 – 75 Предметный столик, мм 242 × 200 Диапазон перемещения предметного столика, мм 30 / 30 Характеристики предметного столика двухкоординатный механический столик, круглые поворотные вставки Ø130 мм с отверстиями Ø10 мм, Ø20 мм и Ø30 мм Диафрагма встроенные апертурная и полевая Фокусировка коаксиальная, грубая (с механизмами блокировки и регулировки жёсткости) и тонкая (0,002 мм) Подсветка галогенная Регулировка яркости есть Источник питания 220±22 В, 50 Гц, сеть переменного тока Тип лампы подсветки 12 В / 30 Вт Светофильтры зелёный, голубой, жёлтый, матовый Дополнительно съёмные анализатор и поляризатор, устройство для работы по методу тёмного поля Уровень пользователя для опытных, для профессионалов Уровень сложности сборки и настройки сложно Назначение металлографический Расположение подсветки нижняя (отражённый свет) Метод исследования светлое поле, тёмное поле, поляризация Чехол / кейс / сумка в комплекте чехол пылезащитный Габаритные размеры ( Д × Ш × В ), мм:
- микроскопа;
- упаковки
614 × 250 × 394;
495 × 345 × 680
Масса, кг:
- микроскопа;
- упаковки (брутто)
13;
16,5
Диапазон рабочей температуры, °С / влажности, % +5…+35 / 20…80 -
Характеристики
