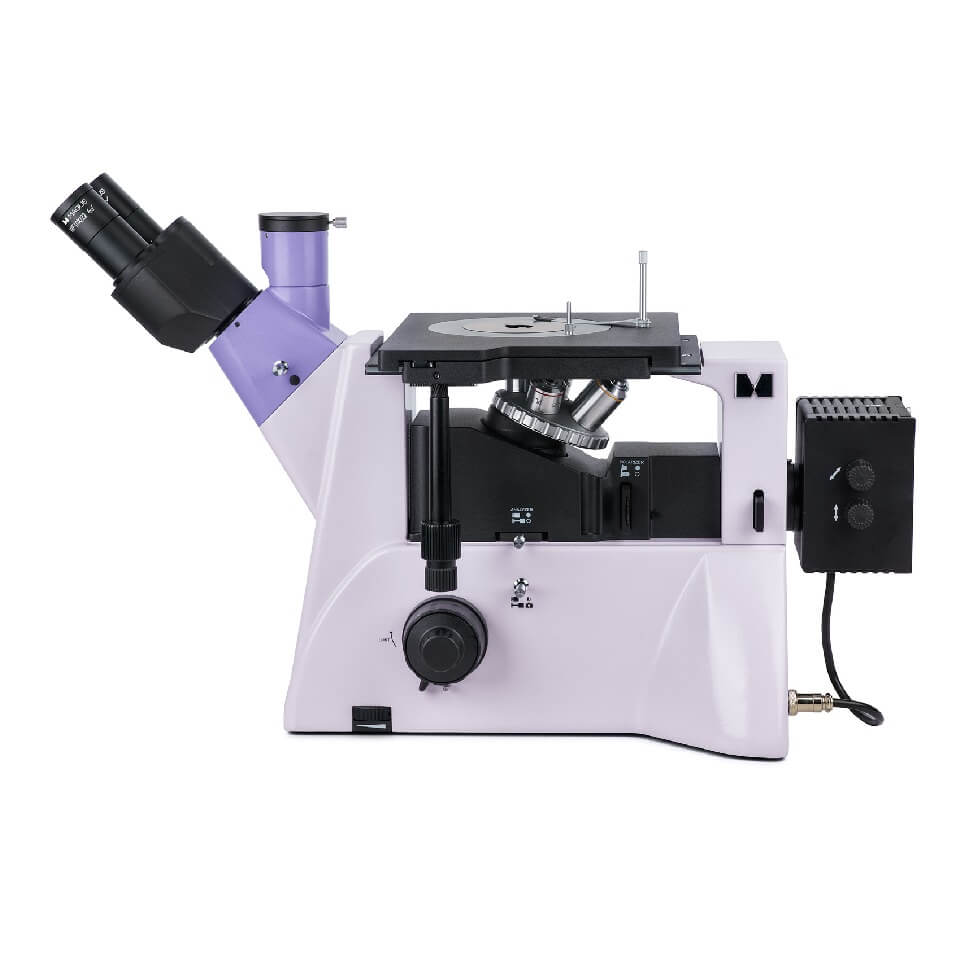

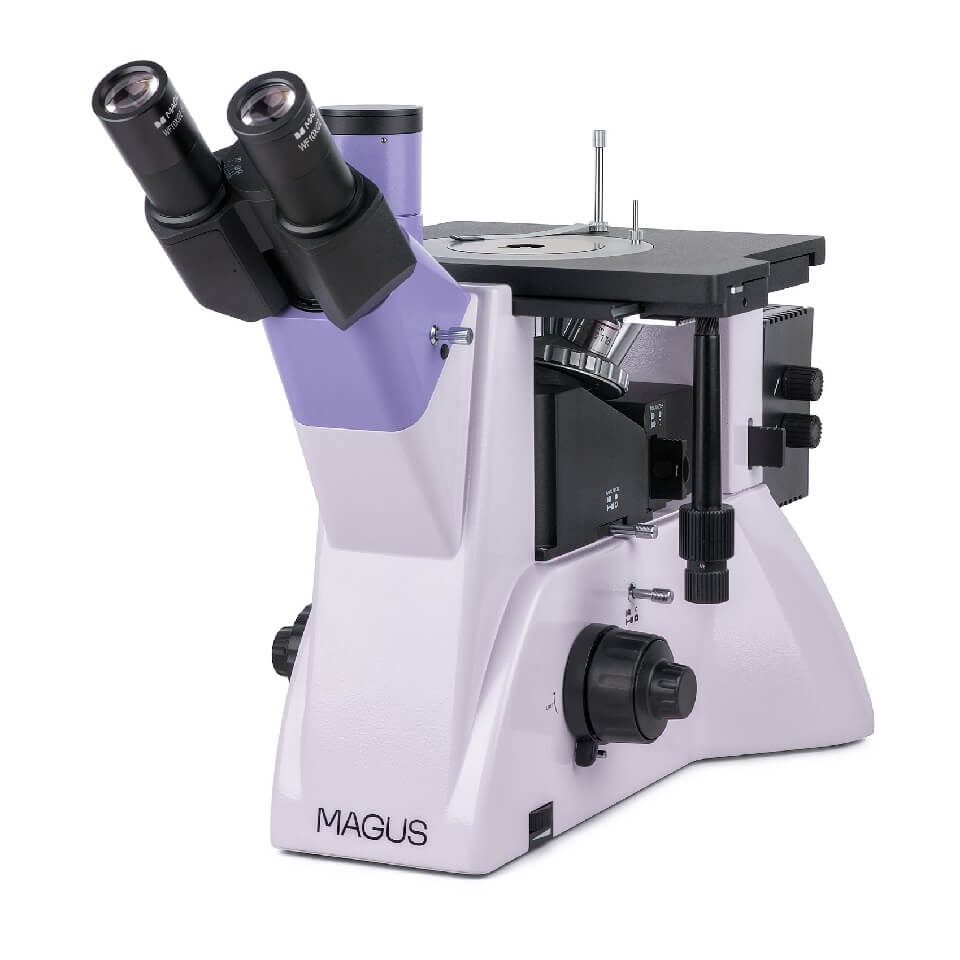

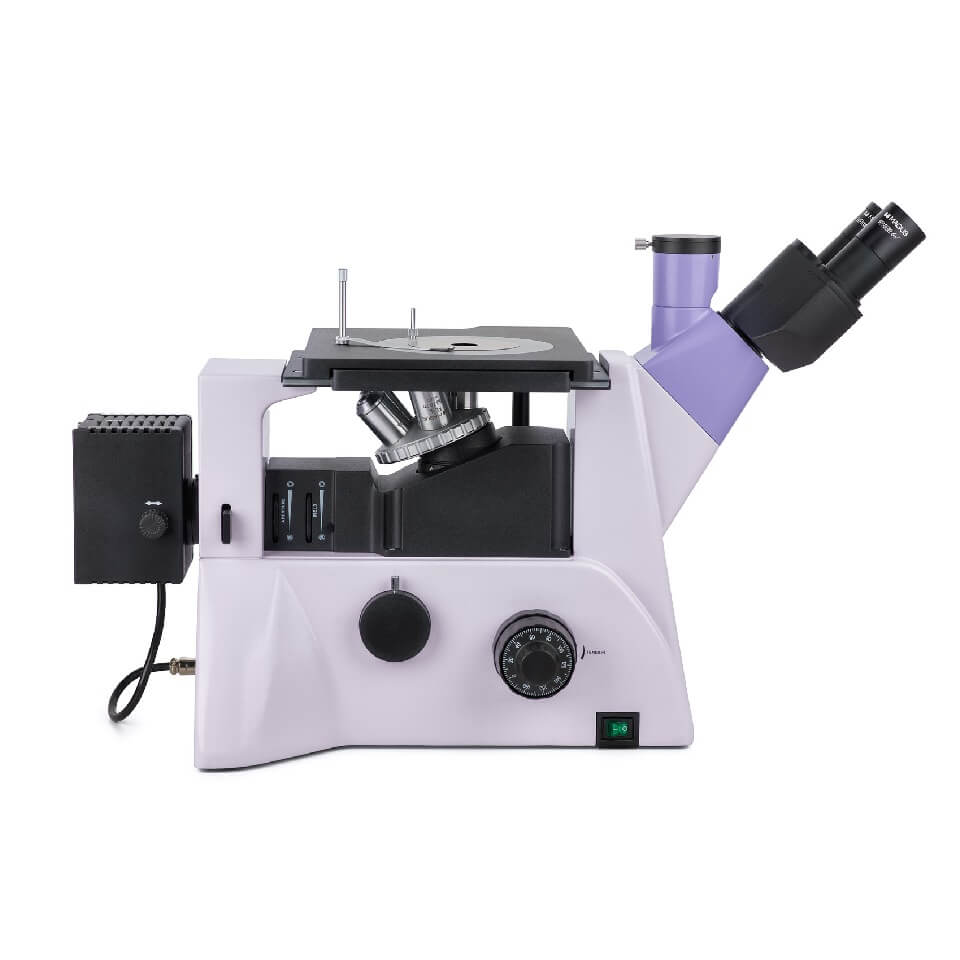

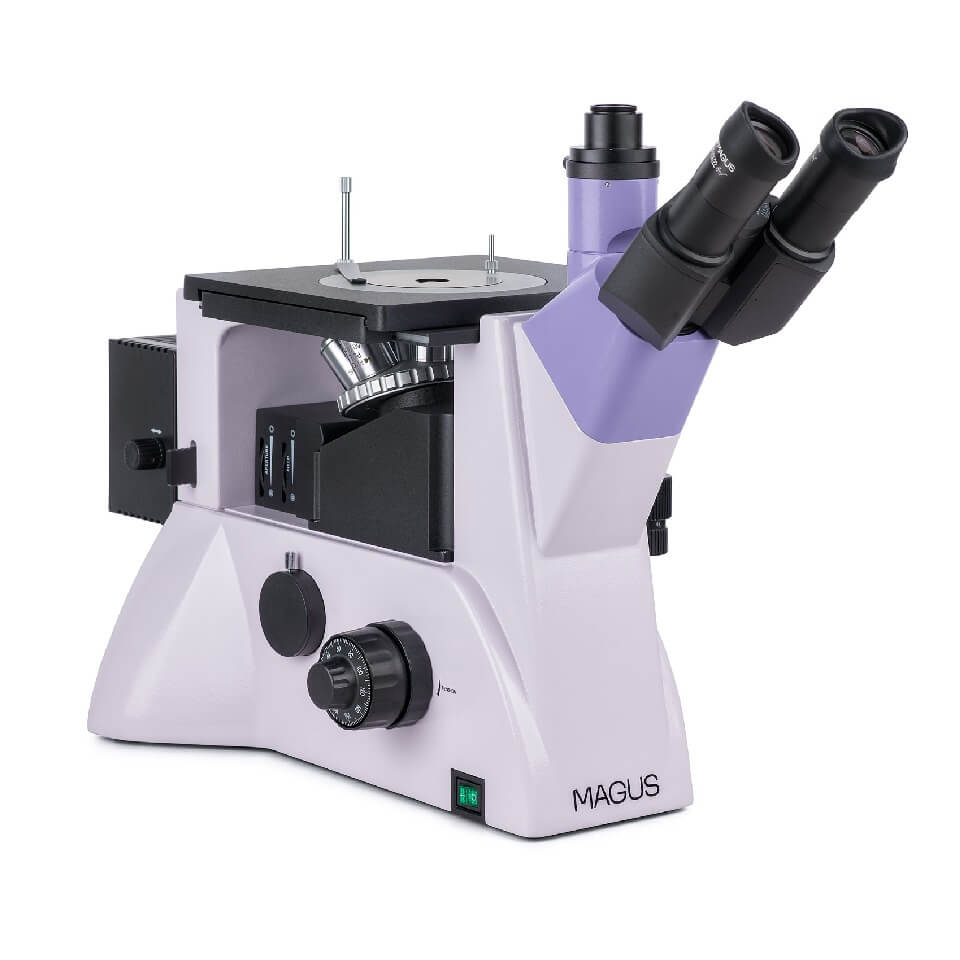

Микроскоп MAGUS Metal V700 металлографический инвертированный, арт. 82902
Предназначен для изучения в отражённом свете микроструктуры металлов, сплавов и полупроводников. Предметный столик рассчитан на габаритные объекты массой до 2 кг, причём гладкой должна быть только одна поверхность – обращённая вниз к револьверному устройству. Остальная часть объекта может быть необработанной и иметь любую форму. Микроскоп используется для исследований в светлом поле и в поляризованном свете, имеет два независимых канала визуализации и подходит для решения широкого круга задач в лаборатории и на производстве.
ОПТИКА

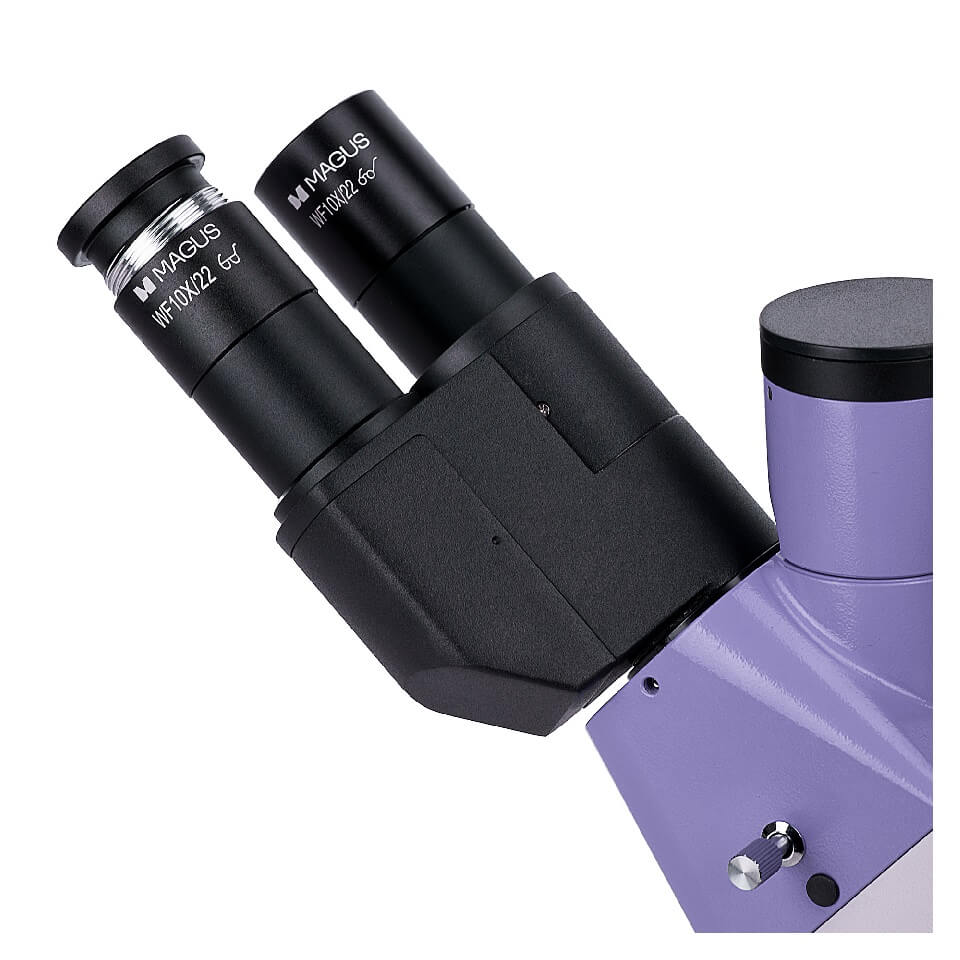

Микроскоп MAGUS Metal V700 оснащён тринокулярной визуальной насадкой особой конструкции: во время установки выбирается положение тубусов, доступен разворот на 180°. Цифровую камеру устанавливают в боковой канал визуализации на корпусе микроскопа, а монитор – в вертикальную окулярную трубку визуальной насадки. Деление светового потока на корпусе – 100/0 и 0/100, на насадке – 50/50 и 100/0.

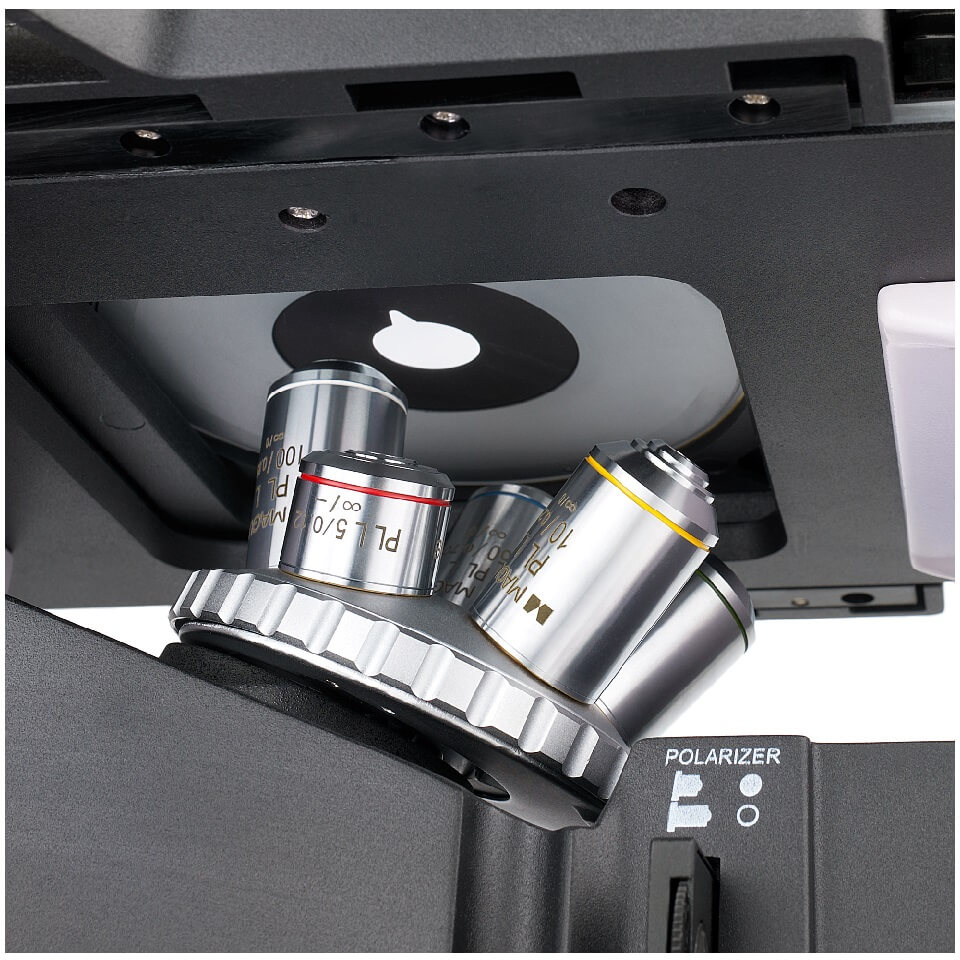

Револьверное устройство находится под исследуемым образцом и имеет 5 гнёзд для объективов – столько и входит в базовую комплектацию. Все объективы – планахроматы, рассчитанные на бесконечность, с увеличенным рабочим расстоянием. Вместо любого из комплектных объективов можно установить дополнительный. В базовой комплектации увеличение микроскопа составляет от 50 до 1000 крат.
ОСВЕЩЕНИЕ
Осветитель отражённого света – 30-ваттная галогенная лампа с регулируемой яркостью. Лампа работает от сети переменного тока. Яркости достаточно для проведения наблюдений на всех комплектных объективах как в светлом поле, так и в поляризованном свете. Можно настраивать освещение по методу Кёлера, источник света центрируется по трём осям. Для изменения цветопередачи во время микрофотографирования используются светофильтры. Есть устройство простой поляризации – анализатор и поляризатор, оба съёмные.
МЕХАНИКА
Для работы с образцом выбирается круглая вставка в столик с подходящим отверстием в центре – диаметром 10 мм, 20 мм или 30 мм, образец фиксируется прижимом. Столик довольно большой по размеру (242×200 мм) и перемещается вместе с установленным образцом по двум координантным осям. Резкость изображения настраивают с помощью рукояток грубой и тонкой фокусировки. Можно регулировать жёсткость хода грубой фокусировки и устанавливать для неё блокировку.
Аксессуары
Дополнительные принадлежности – это возможность получить от микроскопа Magus Metal V700 максимум. Доступны окуляры, объективы-планахроматы с увеличенным рабочим расстоянием, калибровочные слайды, цифровые камеры.
Основные особенности:
- Исследование крупных и тяжёлых объектов в светлом поле и поляризованном свете, у исследуемого объекта может быть обработана только одна сторона.
- Столик большого размера, круглые поворотные вставки с отверстиями диаметром 10 мм, 20 мм и 30 мм.
- Тринокулярную визуальную насадку при установке можно развернуть на 180°.
- Два канала визуализации для установки цифровой камеры и монитора: на визуальной насадке с делением светового потока 50/50 или 100/0, на корпусе с делением светового потока 100/0 или 0/100.
- Наблюдения в отражённом свете, источник света – галогенная лампа 30 Вт с регулируемой яркостью.
- Настройка освещения по методу Кёлера, съёмные анализатор и поляризатор, центрируемый источник света.
- Большой выбор совместимых аксессуаров для расширения возможностей микроскопа.
Комплектация:
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов.
- Осветитель отражённого света – насадка с фонарём лампы.
- Тринокулярная визуальная насадка.
- Объектив-планахромат, рассчитанный на бесконечность: PL L5×/0,12 WD 26,1 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L10×/0,25 WD 20,2 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L20×/0,40 WD 8,80 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L50×/0,70 WD 3,68 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL L100×/0,85 (сухой) WD 0,40 мм.
- Окуляр 10×/22 мм с удалённым зрачком (2 шт.).
- Адаптер C-mount 1×.
- Ключ-шестигранник.
- Сетевой шнур питания для микроскопа.
- Пылезащитный чехол.
- Инструкция по эксплуатации и гарантийный талон.
Технические характеристики
Параметр Значение Тип
металлографический, световой / оптический
Тип насадки тринокулярная Насадка Зидентопф с возможностью разворота на 180° Угол наклона окулярной насадки, град 45 Увеличение, крат 50–1000 базовая комплектация (опция: 50–1250 / 1500 / 2000 / 2500) Диаметр окулярной трубки, мм Ø30 Окуляры 10×/22, удалённый зрачок 10 мм (опция: 10×/22 мм со шкалой, 12,5×/14 мм, 15×/15 мм, 20×/12 мм, 25×/9 мм) Объективы планахроматические, скорректированные на бесконечность: PL L5×/0,12, PL L10×/0,25, PL L20×/0,40, PL L50×/0,70, PL L100×/0,85 (сухой); парфокальная высота 45 мм (опция: PL L40×/0,60, PL L60×/0,70, PL L80×/0,80) Револьверное устройство на 5 объективов Рабочее расстояние, мм 26,1 (5×); 20,2 (10×); 3,98 (40×); 2,08 (60×); 8,80 (20×); 3,68 (50×); 1,25 (80×); 0,40 (100×) Межзрачковое расстояние, мм 48 – 75 Предметный столик, мм 242 × 200 Диапазон перемещения предметного столика, мм 30 / 30 Характеристики предметного столика двухкоординатный механический столик, круглые поворотные вставки Ø130 мм с отверстиями Ø10 мм, Ø20 мм и Ø30 мм Диафрагма встроенные апертурная и полевая Фокусировка коаксиальная, грубая (с механизмами блокировки и регулировки жёсткости) и тонкая (0,002 мм) Подсветка галогенная Регулировка яркости есть Источник питания 220±22 В, 50 Гц, сеть переменного тока Тип лампы подсветки 12 В / 30 Вт Светофильтры зелёный, голубой, жёлтый, матовый Дополнительно съёмные анализатор и поляризатор Уровень пользователя для опытных, для профессионалов Уровень сложности сборки и настройки сложно Назначение металлографический Расположение подсветки нижняя Метод исследования светлое поле, поляризация Чехол / кейс / сумка в комплекте чехол пылезащитный Габаритные размеры ( Д × Ш × В ), мм:
- микроскопа;
- упаковки
614 × 250 × 394;
495 × 345 × 680
Масса, кг:
- микроскопа;
- упаковки (брутто)
13;
16,5
Диапазон рабочей температуры, °С / влажности, % +5…+35 / 20…80 -
Характеристики
Параметр Показатель Бренд Magus -
