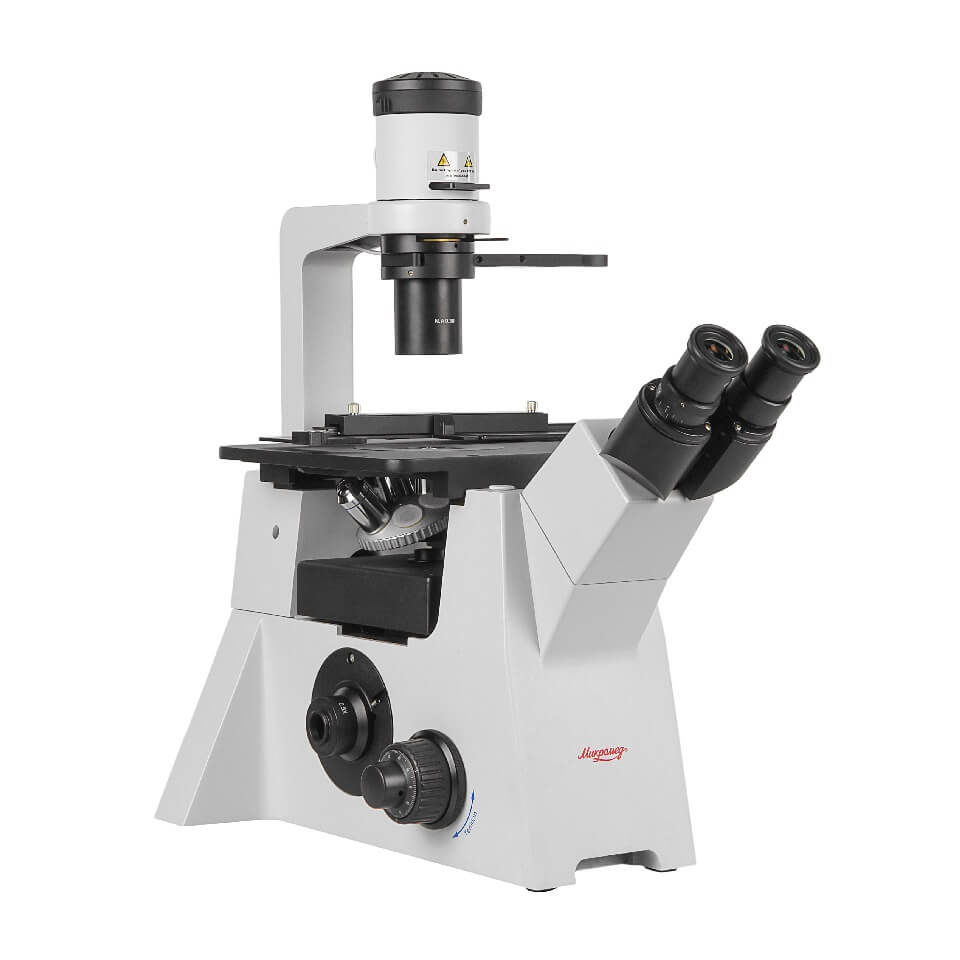

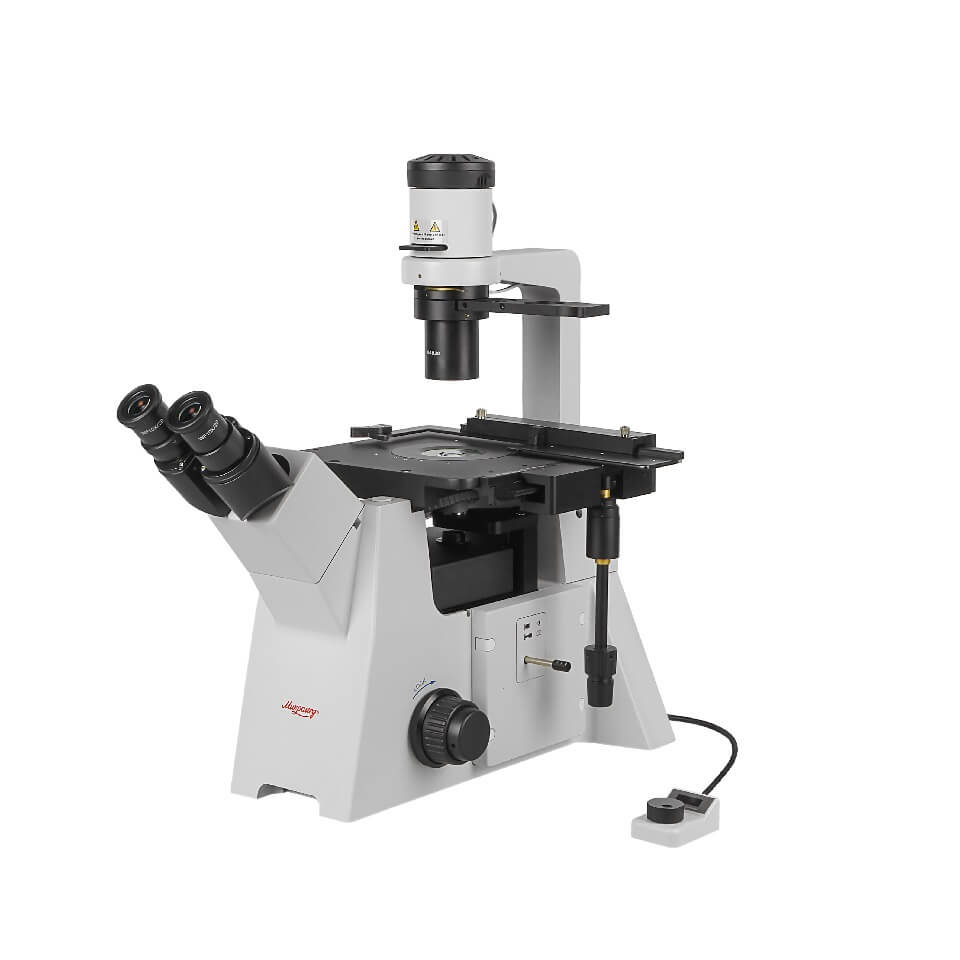

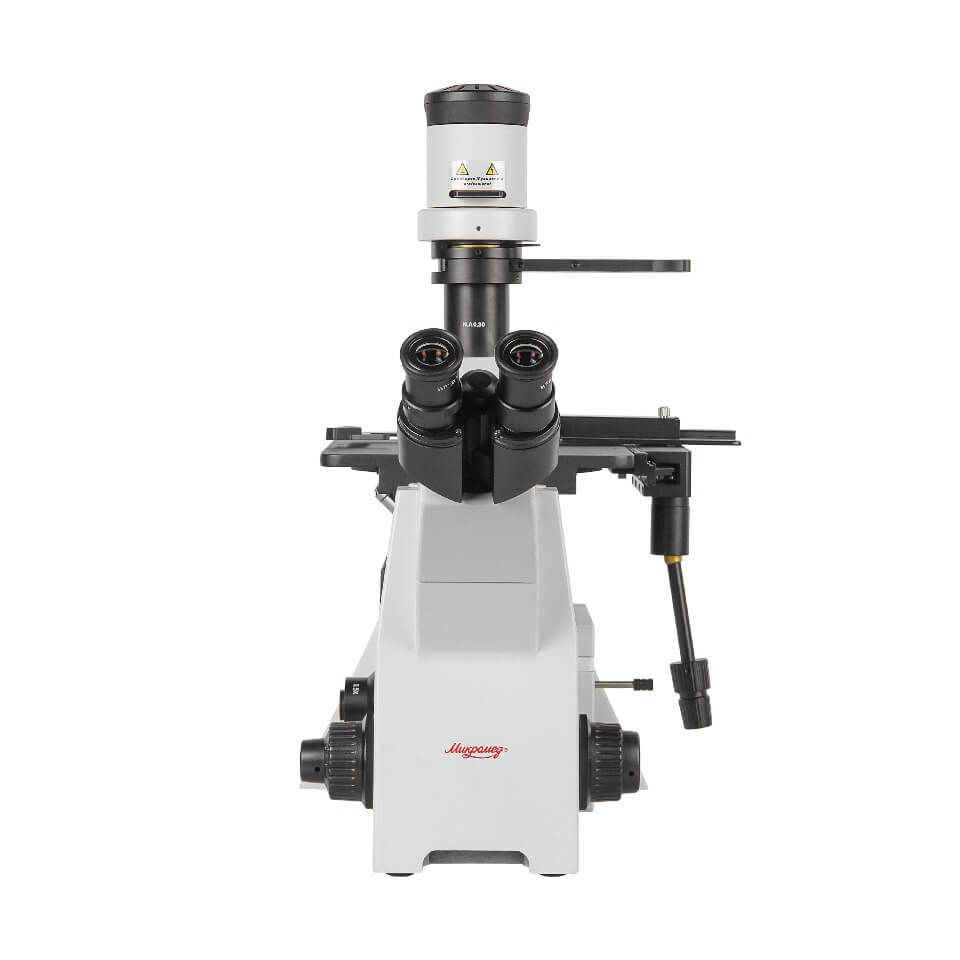

Микроскоп Микромед И-2 (тринокулярный, инвертированный), 32518

Микроскоп Микромед И-2 (тринокулярный, инвертированный), 32518

Микроскоп предназначен для исследования объектов в проходящем свете методом светлого поля и фазового контраста.

Области применения: для исследования пищевых продуктов, в фармацевтической промышленности в службах ветеринарного и санитарно-эпидемиологического контроля, в криминалистике. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри. Предметный столик, рассчитанный на нагрузку до 5 кг, позволяет применять микроскоп в промышленности и других областях, где необходимо проводить исследования крупных объектов.

Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри.

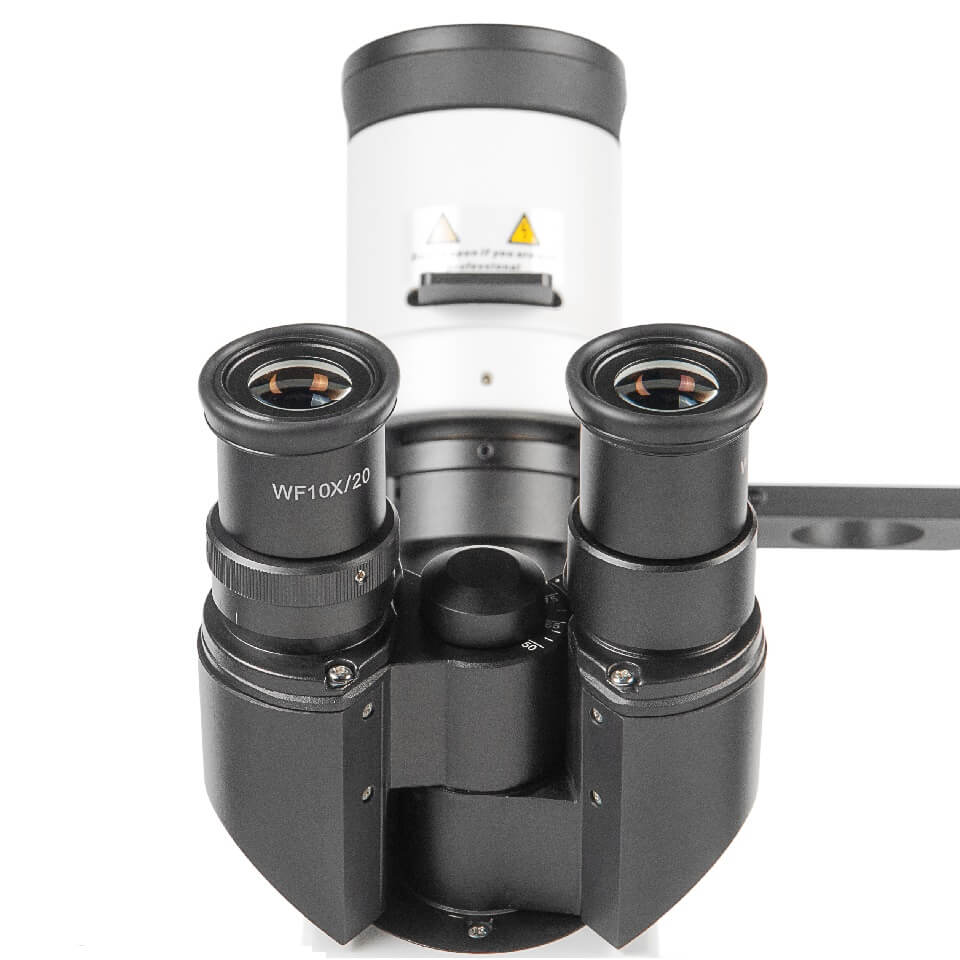

Оптическая схема микроскопа скорректирована на бесконечность и включает тринокулярную визуальную насадку типа ICO Infinitive с окулярными тубусами и независимым оптическим каналом визуализации, объективы и конденсор осветительного устройства.

В комплекте микроскопа биологические объективы, специально предназначенные для применения с инвертированными микроскопами – LWD Plan 10×/0,25, LWD Plan 20×/0,40 и LWD Plan 40×/0,60. Для исследований методом фазового контраста в комплект микроскопа входит объектив LWD Plan PH 10×/0,25P. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4×/0,10 и LWD Plan 60×/0,70 и фазовые объективы LWD Plan PH 20×/0,40P и LWD Plan PH 40×/0,60P.

Объективы имеют увеличенное рабочее расстояние, скорректированы на бесконечность и допускают исследования объектов в лабораторной посуде с толщиной дна до 1,1 мм.

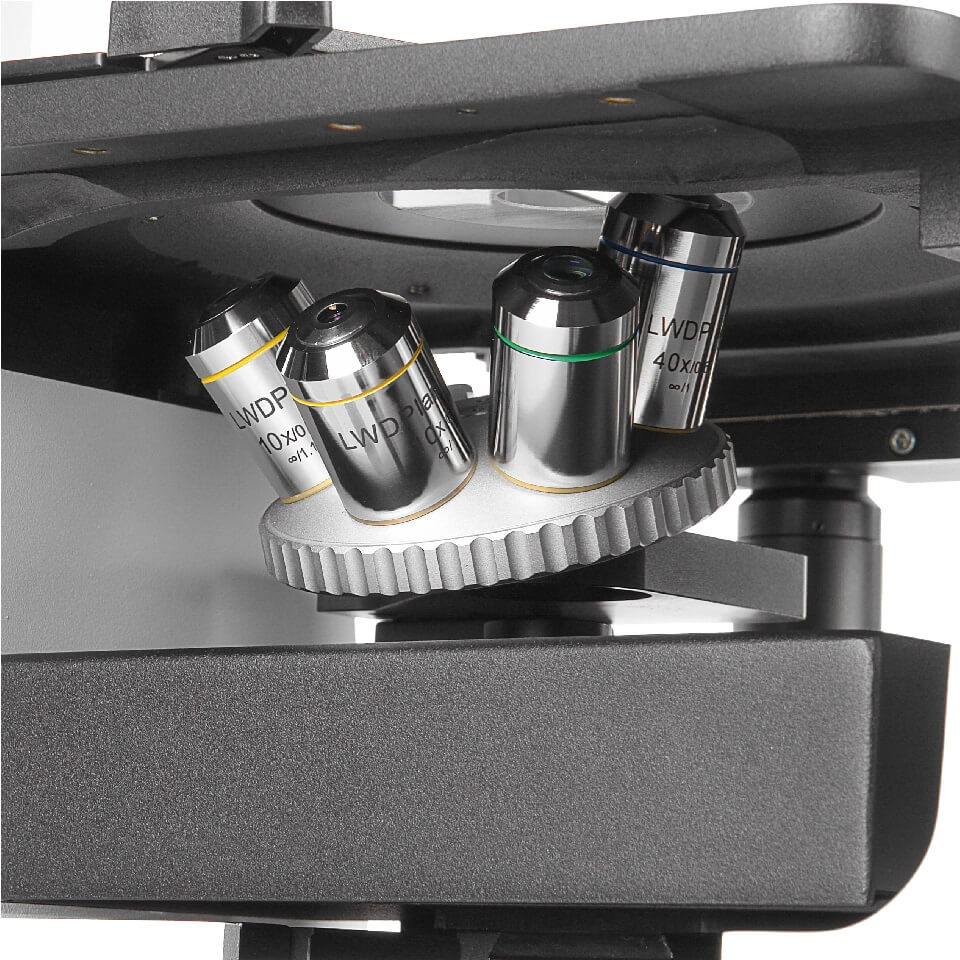

На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 6 объективов.

В объективах исправлена кривизна поля и сферическая аберрация, поэтому они создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

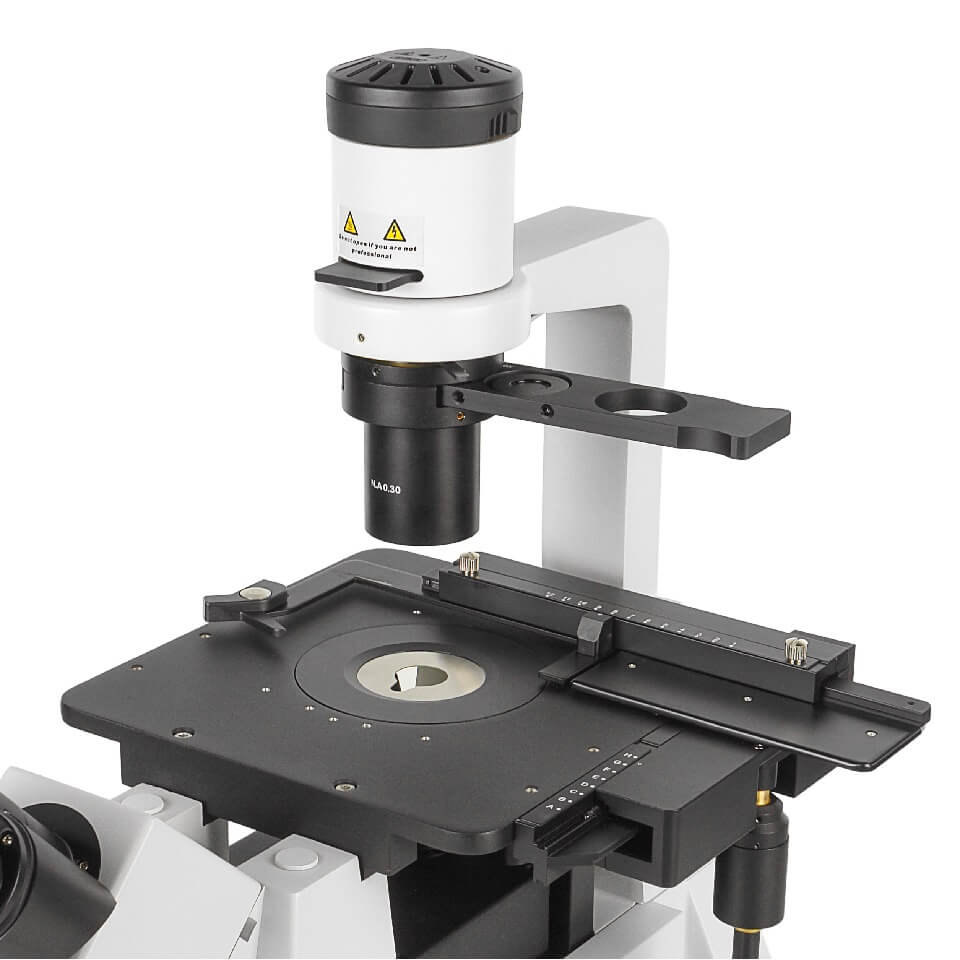

Осветитель проходящего света на светодиоде тёплого белого света 3 Вт снабжён конденсором N.A.=0,30 с апертурной диафрагмой и слотами для цветных светофильтров и фазового слайдера. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При необходимости исследования особо крупных объектов, рабочее расстояние может быть увеличено до 150 мм с ухудшением качества освещения, для этого требуется удалить конденсор, имеющий съёмную конструкцию. Для питания осветителя предназначен внешний блок стабилизированного питания постоянного тока.

Методы фазового контраста и светлого поля применяются при работе с микроскопом в его базовой комплектации. Фазовый контраст позволяет исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, для светлого поля предназначено свободное отверстие. Фазовая диафрагма комплектного слайдера рассчитана на объектив с увеличением 10× и снабжена винтами для юстировки фазовых колец.

Цифровой контроллер с блоком питания входящий в комплект микроскопа предназначен для питания осветителя стабилизированным напряжением и регулировки его яркости с высокой точностью. Контроллер позволяет выставлять яркость с точностью до 0,5%, регулировать ее в пределах 0…100% и имеет функцию памяти последней установки.

Окулярная камера позволяет выводить данные на внешнее устройство и для её установки предназначен оптический канал визуализации, его выход расположен на левой стороне основания. Камера устанавливается на оптический адаптер с резьбой стандарта С-mount.
В комплект поставки микроскопа входит адаптер с увеличением 0,5×, позволяющий полноценно использовать большинство окулярных камер с сенсорами размерами от 1/3″ до 1/2,5″. Разделение светового потока между каналом визуализации и окулярами осуществляется оптическим переключателем. В выключенном положении 100% светового потока направляется на окуляры, во включенном положении переключателя свет разделяется между окулярами и каналом визуализации в соотношении 50 – 50.

Фокусировка микроскопа осуществляется перемещением по оптической оси револьверного устройства с объективами, предметный столик при этом неподвижен. Механизмом фокусировки расположен в штативе и имеет коаксиальный привод с рукоятками грубой и тонкой фокусировки и регулятором усилия хода. В микроскопе использован прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения револьвера составляет 12 мм. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0,1 мм. Цена деления тонкой фокусировки 1 мкм. Фокусировочный механизм имеет ограничитель величины хода и регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом.

Предметный столик имеет усиленную конструкцию с рабочей панелью 240 × 260 мм из твёрдого алюминиевого сплава толщиной 10 мм. Поверхность допускает размещение объектов массой до 5 кг. Механический препаратоводитель с диапазоном X-Y 135 × 85 мм имеет приводы на ременных передачах, гарантирующих плавность и точность перемещения без люфтов. Привод по X-Y осуществляется коаксиальными рукоятками с изменяемым углом наклона оси. Столик имеет центральное отверстие для предметных вставок. На рабочую поверхность столика нанесено стойкое к царапинам антибликовое керамическое покрытие.

Особенности:

• Инвертированное строение.
• Увеличение 100× – 400×. С дополнительной оптикой 20× – 960×.
• Оптическая система скорректирована на бесконечность.
• Исследования в светлом поле и методом фазового контраста в базовой комплектации.
• Комфортный угол наклона окулярных тубусов.
• Независимый канал визуализации.
• Нагрузка на предметный столик до 5 кг.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.
